Ako tácky na tepelné spracovanie maximalizujú účinnosť a životnosť priemyselných pecí

Podnosy na tepelné spracovanie sú základné komponenty nástrojov používané v priemyselných peciach na tepelné spracovanie na uchytenie obrobkov počas ohrevu, kalenia, temperovania a iných tepelných procesov. Výber materiálu, konštrukčný návrh a výrobné procesy priamo určujú kvalitu tepelného spracovania, efektivitu výroby a životnosť zariadenia. Podnosy vyrobené na mieru vyrobené z prvotriednych žiaruvzdorných legovaných ocelí (ako 1.4848, 1.4849, 2.4879, SCH13 atď.) môžu stabilne a dlhodobo fungovať v prostredí s vysokou teplotou v rozmedzí od 900 °C do 1150 °C, čím poskytujú 3 až 5-krát dlhšiu životnosť podnosov v porovnaní s bežnými uhlíkovými oceľami. . Tieto podnosy sú nepostrádateľným kľúčovým vybavením v presnom kovoobrábaní, letectve, automobilovej výrobe a iných odvetviach.

Funkčné umiestnenie a scenáre aplikácie podnosov na tepelné spracovanie

Podnosy na tepelné spracovanie vykonávajú v priemyselných peciach tri základné funkcie: nosenie, polohovanie a prenos tepla. V závislosti od typu pece a požiadaviek procesu môžu byť podnosy kategorizované do viacerých typov, pričom každý je štrukturálne optimalizovaný pre špecifické scenáre použitia.

Typy hlavných podnosov podľa klasifikácie pecí

• Základné podnosy pre studne : Používa sa na spodnú podporu v studniach/jamkových peciach, ktoré znášajú veľké vertikálne zaťaženie, zvyčajne s radiálnou rebrovou štruktúrou
• Podnosy s valčekovým krbom : Používa sa v kontinuálnych peciach s valcovou nístejou, s dráhami alebo drážkami na dne, ktoré zodpovedajú valcom pece, čo umožňuje kontinuálnu dopravu

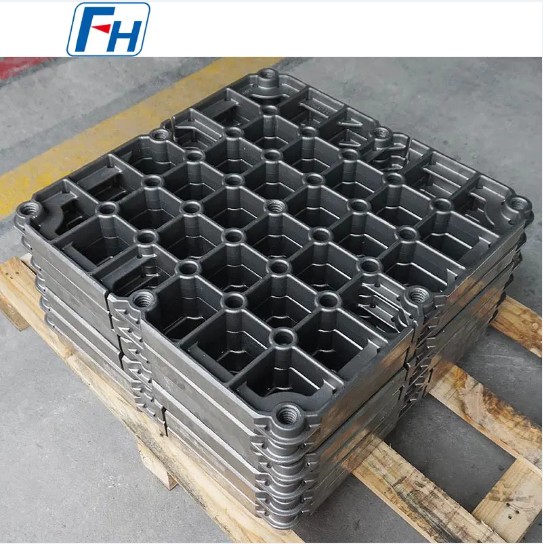

• Zásobníky škatuľového typu : Vhodné pre vsádzkové skriňové pece, väčšinou pravouhlé ploché alebo mriežkové konštrukcie pre ľahké nakladanie a vykladanie vysokozdvižným vozíkom
• Pásové podnosy pre priebežné pece : Používa sa v automatizovaných kontinuálnych výrobných linkách, spolupracujúcich s tlačnými alebo dopravníkovými reťazami na dávkové automatizované spracovanie
• Univerzálne podnosy pre viacúčelové pece : Kompatibilné s viacerými typmi pecí, vysoko štandardizovaná štruktúra, vhodná pre malo až strednú sériovú výrobu viacerých druhov

Typické aplikačné polia

Kľúčový výber materiálu: Porovnanie výkonu tepelne odolných legovaných ocelí

Výber materiálu pre podnosy na tepelné spracovanie je primárnym faktorom určujúcim ich výkon a životnosť. Rôzne zliatinové kompozície dodávajú zreteľný výkon pri vysokej teplote a mechanické vlastnosti.

Vlastnosti bežne používaných tepelne odolných zliatinových materiálov

Základné princípy výberu materiálu : Podnosy pracujúce v nauhličovacej atmosfére by mali uprednostňovať zliatiny s vysokým obsahom chrómu a niklu (napríklad 1.4848, 1.4849), pretože chróm vytvára na povrchu hustý ochranný film Cr₂O₃, ktorý účinne zabraňuje prenikaniu atómov uhlíka do matrice. V čistých oxidačných atmosférach môže byť obsah niklu primerane znížený, aby sa znížili náklady, ale obsah chrómu musí zostať nad 20 %, aby sa udržala odolnosť voči oxidácii.

Základy konštrukčného návrhu: Kľúčové faktory ovplyvňujúce životnosť

Konštrukčný návrh podnosov na tepelné spracovanie vyžaduje vyváženú nosnosť, tepelnú rovnomernosť a uvoľnenie tepelného napätia. Nesprávna štruktúra je hlavnou príčinou predčasného zlyhania podnosu (deformácia, praskanie, zrútenie pri tečení).

Päť základných prvkov štrukturálnej optimalizácie

1. Návrh hrúbky steny : Hrúbka steny hlavného zásobníka sa zvyčajne pohybuje od 8 mm do 20 mm. Príliš tenké vedie k nedostatočnej pevnosti a nadmernej oxidácii; príliš hrubá zvyšuje tepelnú kapacitu, predlžuje vykurovacie cykly a zintenzívňuje tepelné namáhanie. Empirické údaje ukazujú, že s každým zvýšením hrúbky steny o 2 mm sa hmotnosť vaničky zvýši približne o 15 %, zatiaľ čo životnosť pri tečení pri vysokej teplote sa zlepší len o približne 5 %. vyžadujúce optimalizáciu medzi pevnosťou a tepelnou účinnosťou.
2. Rozloženie rebier : Radiálne alebo voštinové rebrá sú bežné konštrukcie. Voštinové štruktúry zvyšujú tuhosť o viac ako 40 % a zároveň znižujú hmotnosť a podporujú cirkuláciu pecného plynu, pričom regulujú rovnomernosť teploty obrobku v rozmedzí ±5 °C.
3. Kompenzácia tepelnej rozťažnosti : Keď sa podnosy zahrejú z izbovej teploty na 1000 °C, lineárna expanzia môže dosiahnuť 10 mm až 15 mm (na meter dĺžky). Dilatačné medzery alebo pružné spojovacie konštrukcie musia byť pri projektovaní vyhradené; inak koncentrácia tepelného napätia spôsobí praskanie zvaru.
4. Dizajn spodnej dráhy : Spodné dráhy valčekových nístejí sa musia presne zhodovať s valcami pece. Tvrdosť dráhy by mala byť o 30 až 50 HBW nižšia ako u valcov pece, aby sa predišlo poškodeniu drahých povrchov valcov. Rozostup koľajníc je zvyčajne 300 mm až 600 mm, vypočítaný na základe dĺžky zásobníka a nosnosti.
5. Skladacie a polohovacie konštrukcie : Podnosy pre viacvrstvové stohovanie by mali obsahovať polohovacie výstupky alebo vodiace stĺpiky, aby sa zabezpečilo, že odchýlka zvislosti stohovania nepresiahne 2 mm/m, čím sa zabráni prevráteniu a zabezpečia sa kanály prietoku plynu z pece.

Výrobné procesy a kontrola kvality

Výroba podnosov na tepelné spracovanie zahŕňa procesy presného odlievania, zvárania alebo kovania. Kontrola kvality v každej fáze priamo ovplyvňuje spoľahlivosť a životnosť konečného produktu.

Výhody procesov presného odlievania

Pre podnosy so zložitými tvarmi s početnými rebrami a otvorenými štruktúrami je preferovaným procesom presné liatie (investičné liatie alebo liatie do piesku). Liate podnosy umožňujú tvarovanie takmer čistého tvaru s mierou využitia materiálu až 70 % alebo viac, jednotnú vnútornú štruktúru a žiadne zóny ovplyvnené teplom zvaru. Liate podnosy využívajúce technológiu vákuového tavenia a smerového tuhnutia vykazujú o 25 % až 35 % vyššiu pevnosť pri pretrhnutí pri vysokej teplote ako zvárané konštrukcie , obzvlášť vhodné pre vysoko zaťažené nepretržité prevádzkové prostredia.

Riadenie procesu pre zvárané konštrukcie

Zvárané vaničky sú vhodné pre veľké alebo extra veľké špecifikácie (hmotnosť jedného kusu nad 500 kg). Pri zváraní sa musia používať tepelne odolné prídavné materiály zodpovedajúce základnému kovu s prísnou kontrolou tepelného príkonu. Ošetrenie roztokom po zváraní pri 1050 °C až 1100 °C je povinné na odstránenie zvyškových napätí po zváraní a obnovenie odolnosti proti korózii . Kvalita zvaru sa musí overiť rádiografickým testovaním (RT) alebo ultrazvukovým testovaním (UT), aby sa zabezpečilo, že nedochádza k žiadnemu zvaru, pórovitosti a iným defektom.

Normy kontroly kvality

• Analýza chemického zloženia: Detekcia obsahu zliatinových prvkov spektrometrom na zabezpečenie súladu s materiálovými normami (ako sú normy DIN, ASTM alebo GB)
• Testovanie mechanických vlastností: Testy ťahu pri izbovej teplote a pri vysokej teplote, testovanie tvrdosti na overenie indikátorov pevnosti materiálu
• Kontrola rozmerovej presnosti: Detekcia kritických rozmerov súradnicového meracieho stroja (CMM) s toleranciami zvyčajne kontrolovanými v rozmedzí ±1 mm
• Kontrola kvality povrchu: Vizuálne a penetračné testovanie (PT) na zabezpečenie neprítomnosti trhlín, pieskových dier a iných povrchových defektov
• Certifikácia systému manažérstva: Systém manažérstva kvality ISO9001 a certifikácia systému environmentálneho manažérstva ISO14001 na zabezpečenie úplnej sledovateľnosti procesov

Predĺženie životnosti a stratégie údržby

Dokonca aj pri najkvalitnejších materiáloch a procesoch majú misky na tepelné spracovanie v náročných prevádzkových podmienkach obmedzenú životnosť. Vedecké stratégie údržby môžu predĺžiť priemernú životnosť o 30 % až 50 %.

Bežné režimy porúch a preventívne opatrenia

Najlepšie postupy pre každodennú údržbu

• Kontrola zaťaženia : Zaťaženie jedného podnosu by nemalo presiahnuť 85 % projektovaného zaťaženia, aby sa zabránilo lokálnej koncentrácii napätia spôsobujúcej skorú deformáciu
• Riadenie teploty : Skutočná prevádzková teplota by mala byť aspoň 50 °C pod maximálnou prevádzkovou teplotou materiálu, aby sa zabezpečila bezpečnostná rezerva pre náhodné prehriatie
• Pravidelná kontrola : Vykonajte komplexnú kontrolu každých 500 cyklov pece, merajte deformáciu kritických rozmerov; prestaňte používať, keď deformácia presiahne 3 mm
• Čistenie povrchu : Okamžite odstráňte priľnuté oxidové usadeniny a nauhličované vrstvy, aby ste zabránili lokálnemu zrýchleniu korózie a kontaminácii povrchu obrobku
• Použitie rotácie : Vytvorte systém otáčania podnosov, aby ste zabránili jednotlivým podnosom v nepretržitej prevádzke s vysokým zaťažením po dlhú dobu, čím sa vyrovná celkové opotrebovanie

Prispôsobený dizajn: zodpovedajúci špecifickým procesným požiadavkám

Zatiaľ čo štandardizované podnosy ponúkajú všestrannosť a hospodárnosť, prispôsobené návrhy môžu výrazne zlepšiť kvalitu tepelného spracovania a efektivitu výroby v špecifických procesných scenároch.

Keď sú potrebné prispôsobené zásobníky

Prispôsobené podnosy na tepelné spracovanie Odporúča sa, ak nastanú nasledujúce podmienky:

• Obrobky majú špeciálne tvary (ako sú dlhé hriadele, tenkostenné diely, nepravidelné tvary), ktoré sa nedajú stabilne umiestniť na štandardné podnosy alebo hrozí poškodenie kolíziou
• Procesy vyžadujú prísnu rovnomernosť teploty (napríklad ±3 °C pre letecké časti), čo si vyžaduje optimalizovanú štruktúru vetrania podnosov
• Životnosť existujúceho zásobníka je príliš krátka a častá výmena spôsobuje straty v dôsledku prestojov, ktoré prevyšujú prírastkové náklady na prispôsobenie
• Automatizované výrobné linky vyžadujú, aby podnosy presne spolupracovali s robotickými ramenami a dopravnými systémami
• Produkty s vysokou pridanou hodnotou majú extrémne vysoké požiadavky na kvalitu povrchu, pričom je potrebné vyhnúť sa stopám po kontakte podnosov

Kľúčové vstupné parametre pre vlastný dizajn

Profesionálny vlastný dizajn podnosu vyžaduje, aby používatelia poskytli nasledujúce technické parametre: typ pece a efektívne rozmery pracovnej zóny, maximálna prevádzková teplota a požiadavky na rovnomernosť teploty, kus a celková hmotnosť obrobkov naložených v peci, typ procesnej atmosféry (oxidácia/nauhličovanie/nitridácia/vákuum), spôsob nakladania/vykladania (ručný/vysokozdvižný vozík/robotické rameno), predpokladaná cieľová životnosť . Na základe týchto parametrov môžu inžinieri použiť analýzu konečných prvkov (FEA) na simuláciu tepelného a mechanického namáhania, optimalizáciu štruktúry a predpovedanie životnosti.
