Ako vybrať správnu triedu žiaruvzdorných oceľových odliatkov pre priemyselné pece?

Teplotný gradient: Primárne výberové kritérium

Skutočná teplota komponentov vo vnútri priemyselných pecí je zvyčajne o 50 °C až 150 °C vyššia ako teplota obrobku a typ zdroja tepla (ťažký olej, plyn alebo elektrický) priamo ovplyvňuje rovnomernosť rozloženia teploty. Zhoršenie výkonu žiaruvzdorných ocelí nie je lineárne, ale vykazuje kritické prahové body:

• 650°C až 900°C Nebezpečná zóna : Tento rozsah predstavuje citlivé teplotné pásmo pre zrážanie vo fáze σ (intermetalická zlúčenina FeCr). V prípade zliatin Fe-Cr-Ni série (ako sú HH, HK), ak je vyváženie zloženia nesprávne, energia nárazu sa môže po dlhodobej prevádzke pri 750 °C znížiť o viac ako 30 %. Preto pre komponenty pracujúce v tomto teplotnom rozsahu pri cyklickom zaťažení (ako sú roštové dosky v chladičoch slinku) by sa mali uprednostniť zliatiny radu Fe-Ni-Cr s jednofázovou austenitickou mikroštruktúrou (ako HP, HT), alebo by sa mal pridať dusík a prvky vzácnych zemín, aby sa zabránilo zrážaniu σ-fázy.
• 1000 °C a nad prahom oxidačnej odolnosti : Obsah chrómu musí byť ≥20 %, aby sa vytvoril hustý ochranný film Cr₂O₃. Podľa normy GB/T 8492-2014 obsahuje ZG40Cr25Ni20 (bežne známy ako „2520“) 23 % až 27 % Cr a môže pracovať stabilne pri 1150 °C. Bežná nehrdzavejúca oceľ 304 (18Cr-8Ni) má nedostatočný obsah chrómu a pri dlhodobom používaní nad 800 °C bude vystavená oxidačnému odlupovaniu a nikdy by nemala byť nahradená určenými žiaruvzdornými oceľami na odliatky.
• Kvantitatívny vzťah medzi teplotou a rýchlosťou oxidácie : Pri každom zvýšení teploty o 100 °C sa rýchlosť oxidácie môže zdvojnásobiť. Ročný prírastok oxidačnej hmotnosti nehrdzavejúcej ocele 310S je približne 1,2 mg/cm² pri 1000 °C, ale táto hodnota môže prekročiť 2,4 mg/cm² pri 1100 °C. To znamená, že zvýšenie prevádzkovej teploty HK40 z 1050 °C na 1150 °C môže znížiť jeho oxidačnú životnosť o viac ako 50 %.

Hranice aplikácie teploty pre typické triedy

Atmosféra pece: Prehliadaný faktor chemického útoku

Atmosféru priemyselných pecí možno rozdeliť do šiestich typov: oxidačné, redukčné, neutrálne, s obsahom síry, nauhličovanie a vákuum. Typ atmosféry priamo určuje spôsob porušenia legujúcich prvkov:

Oxidujúca atmosféra a atmosféra obsahujúca síru

Chróm je základným prvkom odolnosti voči oxidácii vo všetkých zliatinách odolných voči teplu. Ochranný film Cr₂O3, ktorý vytvára, je rozhodujúci v oxidačných atmosférach. však vodná para výrazne urýchľuje oxidáciu zliatin s vysokým obsahom železa s relatívne menším vplyvom na zliatiny s vysokým obsahom niklu. V atmosfére obsahujúcej síru sulfidy prenikajú cez oxidový film a spôsobujú synergickú koróziu "sulfidácia-oxidácia". V takýchto prípadoch by sa mala zvoliť séria HL (29Cr-20Ni) s vysokým obsahom chrómu a nízkym obsahom niklu, pretože jej odolnosť voči sulfidácii je lepšia ako u série HK.

Nauhličovanie atmosféry a poprašovanie kovov

V nauhličovacej atmosfére (ako je prostredie krakovania metánu alebo propánu) prenikajú atómy uhlíka do oceľovej matrice a vytvárajú krehké karbidy. Keď obsah uhlíka presiahne 2 %, väčšina tepelne odolných zliatin úplne stratí ťažnosť pri izbovej teplote. Séria HP sa vďaka vysokému obsahu niklu (33 % až 37 %), ktorý znižuje maximálnu rozpustnosť uhlíka, stáva preferovanou voľbou pre komponenty nauhličovacej pece. Pokiaľ ide o silnejšie „prášenie kovu“ – katastrofickú koróziu uhlíka vyskytujúcu sa okolo 600 °C – skúsenosti ukazujú, že zliatiny s vysokým obsahom niklu, ako napríklad RA333 a odlievaný Supertherm, fungujú najlepšie, zatiaľ čo RA330 a 801H majú v tomto prostredí výrazne horšie výsledky.

Vákuum a redukcia atmosféry

Vo vodíkovej alebo krakovanej atmosfére amoniaku sa musí zabrániť dekarbonizačnému krehnutiu. Mali by sa vybrať triedy s miernym obsahom uhlíka (0,35 % až 0,50 %) a stabilnými prvkami tvoriacimi karbidy (ako je Nb, W). V modifikovaných typoch HP-Nb niób tvorí NbC s uhlíkom, čím zabraňuje vyčerpaniu chrómu na hraniciach zŕn a inhibuje vodíkové krehnutie.

Podmienky zaťaženia: Od statickej podpory po dynamickú tepelnú únavu

Spôsoby zlyhania žiaruvzdorné oceľové odliatky v priemyselných peciach závisí nielen od teploty a atmosféry, ale úzko súvisí aj s typom zaťaženia:

Pevnosť proti pretrhnutiu a odolnosť proti tečeniu

Pre komponenty pod dlhodobým statickým zaťažením (ako sú rúry pece a závesy) norma ISO 204:2018 vyžaduje: pri 800 °C a namáhaní 100 MPa musí doba pretrhnutia pri tečení presiahnuť 100 000 hodín. HP40 (25Cr-35Ni) vykazuje výrazne vyššiu medzu pevnosti ako HK40 pri 900 °C, pretože jeho vyšší obsah niklu stabilizuje austenitickú matricu a podporuje disperziu jemných karbidov M23C₆. Ak prevádzková teplota stúpne na 950 °C pri namáhaní 50 MPa, zliatiny na báze niklu, ako napríklad Inconel 617, vyžadujú životnosť ≥50 000 hodín, v tomto bode žiaruvzdorné ocele na báze železa tieto požiadavky len ťažko splnia.

Tepelná únava a tepelný šok

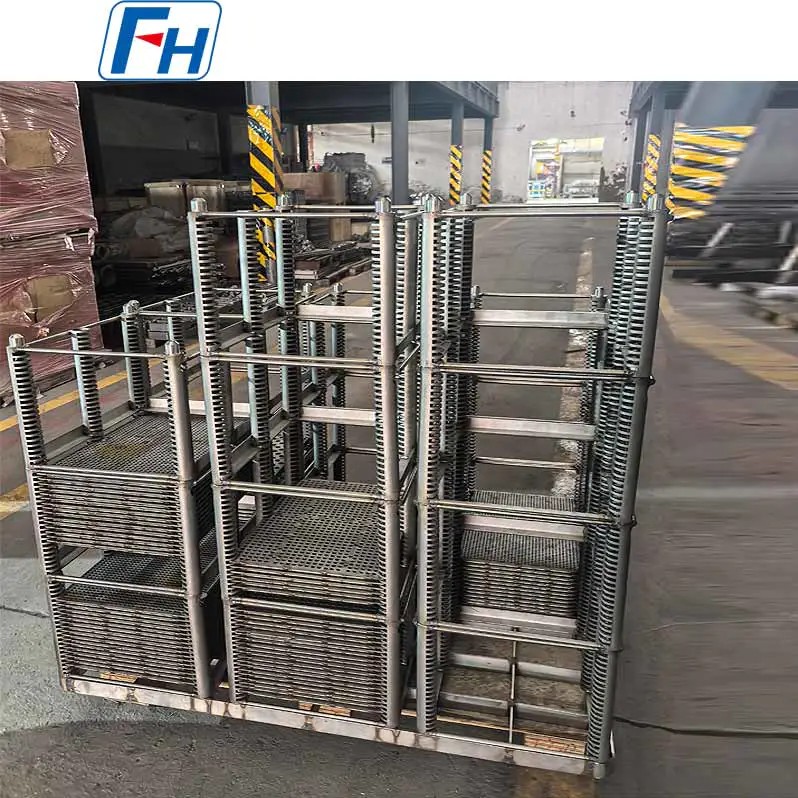

Pre komponenty, u ktorých dochádza k častým cyklom spúšťania/vypínania alebo kolísaniu teploty (ako sú podnosy na tepelné spracovanie a sálavé trubice), je primárnym režimom poruchy tepelná únava. Pomocou 1 000 tepelných cyklov medzi 20 °C a 800 °C je možné vyhodnotiť rýchlosť rastu trhlín. HH typ 1 vďaka svojmu čiastočnému obsahu feritu vykazuje za takýchto podmienok lepšiu ťažnosť ako plne austenitický typ 2; zatiaľ čo séria HT (15Cr-35Ni) má vďaka vysokému obsahu niklu najlepšiu odolnosť proti tepelným šokom a môže pracovať až do 1150°C v oxidačných podmienkach a 1100°C v redukčných podmienkach.

Opotrebenie a mechanické vplyvy

V prostrediach s eróziou materiálu, ako sú cementárske rotačné pece a peletové šachtové pece, sa musí odolnosť proti opotrebovaniu zvýšiť na základe tepelnej odolnosti. Pre ZG40Cr25Ni20 je možné zvýšiť obsah uhlíka na 0,40 % až 0,50 %, alebo je možné pridať stopové množstvo molybdénu (0,5 % až 1,0 %) na vytvorenie tvrdých karbidov. Po výmene bežnej uhlíkovej ocele za ZG40Cr25Ni20 vo výstelke cementovej pece sa životnosť predĺžila zo 6 mesiacov na 3 roky, čo plne demonštruje exponenciálne zlepšenie, ktoré prináša správny výber materiálu do životnosti.

Štandardné systémy a inžinierska prax pri optimalizácii zloženia

Medzi hlavnými globálnymi štandardnými systémami existujú systematické rozdiely v špecifikáciách zloženia žiaruvzdorných ocelí. Pochopenie týchto rozdielov pomáha pri presnom výbere materiálu:

Čínske štandardy (GB/T 8492) a medzinárodné porovnávanie

ZG40Cr25Ni20 špecifikovaný v GB/T 8492-2014 zodpovedá HK40 v ASTM A297, ale s mierne nižším minimálnym obsahom niklu (18 % až 21 % oproti 19 % až 22 %). Čínske normy majú tendenciu kompenzovať straty výkonu spôsobené zníženým obsahom niklu pridaním dusíka (N, 0,15 % až 0,25 %) a prvkov vzácnych zemín (RE), čím sa kontrolujú náklady. Napríklad ZG35Cr24Ni7SiN prostredníctvom spevnenia tuhým roztokom dusíka dosahuje pevnosť pri vysokej teplote blízku HK40 pri 1050 °C, ale s nákladmi na materiál zníženými približne o 15 % až 20 %.

Modifikácie radu ASTM A297 HP

Tradičné druhy HP (Cr 24 % až 28 %, Ni 33 % až 37 %) sa vyvinuli do niekoľkých modifikovaných odvetví:

1. HP-Nb : Pridanie 0,8 % až 1,2 % nióbu vytvára precipitáty Nb(C,N), čím sa zlepšuje pevnosť v pretrhnutí pri 1100 °C o 20 % až 30 % a zároveň sa zlepšuje zvárateľnosť.
2. HP-Mo : Pridanie 1,0 % až 1,5 % molybdénu zvyšuje účinky spevnenia tuhého roztoku, vhodné pre podmienky s miernou sulfidačnou koróziou.
3. HP-W-Nb : Kombinovaný prídavok volfrámu (0,5 % až 1,0 %) a nióbu, používaný pre sálavé rúrky pece na krakovanie etylénu, so synergickou optimalizáciou odolnosti proti nauhličovaniu a odolnosti proti tečeniu.

Testovanie zloženia a kontrola kvality

Odchýlky zloženia v žiaruvzdorné oceľové odliatky výrazne ovplyvniť výkon. Napríklad obsah kremíka presahujúci 3 %, pričom zvyšuje odolnosť proti oxidácii, výrazne znižuje húževnatosť pri izbovej teplote; obsah uhlíka vyšší ako 0,50 % urýchľuje krehnutie pri vysokých teplotách. Technická prax odporúča použiť optickú emisnú spektrometriu (OES) alebo indukčne viazanú plazmu (ICP) na testovanie zloženia s kontrolou chýb v rozmedzí ±0,01 %. Pre kritické komponenty sa vyžaduje aj 500-hodinové testovanie oxidácie (GB/T 13303-2020), pričom sa vypočíta priemerná rýchlosť oxidácie V = (g₂ - g₁) / (S · t), v jednotkách g/m²·h.

Ekonomické kompromisy: Náklady na životný cyklus skôr ako počiatočná nákupná cena

Konečné rozhodnutie o výbere materiálu musí prekročiť jednotkovú cenu materiálu a vypočítať celkové náklady životného cyklu (LCC). Ako príklad uvedieme petrochemické pece na krakovanie etylénu:

• Výber HK40 ponúka nižšie počiatočné náklady na materiál, ale vyžaduje výmenu každé 2 až 3 roky z dôvodu deformácie pri tečení alebo nauhličovacieho skrehnutia, čo má za následok obrovské straty pri údržbe odstávok.
• Výber modifikovaného HP-Nb zvyšuje počiatočné náklady približne o 25 % až 30 %, ale životnosť môže dosiahnuť 5 až 7 rokov. Navyše, vďaka zníženým rýchlostiam stenčovania stien, úspory paliva vďaka zlepšenej tepelnej účinnosti môžu dosiahnuť dvojnásobný rozdiel v nákladoch na materiál.

V rozsahu ultravysokých teplôt od 1095 °C do 1205 °C, aj keď zliatiny na báze železa a niklu ako HL, HU a HX majú vyššie počiatočné náklady, ich znížená frekvencia prestojov a práce na údržbe často vyrovnajú rozdiel v nákladoch na materiál do 18 mesiacov. preto podstatou výberu žiaruvzdornej ocele pre priemyselné pece je nájdenie optimálnej rovnováhy medzi piatimi rozmermi: teplota, atmosféra, zaťaženie, životnosť a cena , namiesto toho, aby ste jednoducho sledovali extrém jedného indikátora.
