Ktorý tepelne odolný oceľový odliatok by ste si mali vybrať pre aplikácie pri extrémnych teplotách?

V odvetviach priemyselného tepelného spracovania a energetických zariadení, odliatky z žiaruvzdornej ocele série s vysokým obsahom chrómu (Cr25Ni20). vykazujú vynikajúcu odolnosť proti tečeniu a oxidačnú stabilitu v porovnaní so stredne chrómovými odliatkami s nízkym obsahom niklu (Cr18Ni8) pri prevádzke v trvalom prostredí vyššie 1100 °C . Pre kritické komponenty, ako sú valce pece, sálavé rúrky a zariadenia na tepelné spracovanie, ktoré fungujú mimo neho 1000 °C , výber materiálov z vysoko chrómovej zliatiny niklu môže predĺžiť životnosť komponentov 30 % až 50 % , čo výrazne znižuje frekvenciu neplánovaných prestojov a náklady na údržbu.

Technické rozdiely v umiestnení medzi dvoma hlavnými prúdmi Tepelne odolné oceľové odliatky

Žiaruvzdorné oceľové odliatky možno kategorizovať do dvoch hlavných odvetví založených na zliatinových systémoch: austenitické ocele so stredným chrómom a austenitické ocele s vysokým obsahom chrómu. Každý má použiteľné scenáre v rámci 650 °C až 1200 °C teplotný rozsah, pričom rozdiely v jadre sa prejavujú v pomeroch zloženia zliatiny, mikroštrukturálnej stabilite a krivkách degradácie mechanického výkonu pri vysokých teplotách.

Séria Medium-Chromium Low-Nickel: Cenovo efektívne riešenia pre vysoké teploty

Typické druhy, ako je séria Cr18Ni8, kontrolujú obsah chrómu vo vnútri 16 % až 20 % a obsah niklu približne 8 % až 12 % . Tento systém zachováva pevnosť konštrukcie v 650 °C až 950 °C rozsah prostredníctvom spevnenia tuhého roztoku a obmedzeného zrážania karbidov. Jeho výhody zahŕňajú regulovateľné náklady na suroviny a širšie okná procesu odlievania, vďaka čomu je vhodný na hromadnú výrobu relatívne jednoduchých základových dosiek pecí, podnosov a valcov nízkoteplotných sekcií pecí.

Avšak, keď prevádzkové teploty prekročia 1000 °C Stabilita austenitickej matrice sériových odliatkov so stredným chrómom a nízkym obsahom niklu klesá so zrýchlenými rýchlosťami precipitácie σ fázy a krehkých karbidov. To má za následok degradáciu pevnosti pri vysokej teplote viac ako 40 % od počiatočných hodnôt po 500 hodín . V dôsledku toho je tento materiál vhodnejší pre prerušované operácie, veľké teplotné výkyvy alebo prevažne stredné až nízke teploty.

Séria s vysokým chrómovým niklom: Výkonnostné ukazovatele pri extrémne vysokých teplotách

Zastúpené systémami zliatin Cr25Ni20, obsah chrómu je zvýšený na 24 % až 28 % , obsah niklu dosahuje 18 % až 22 % so stopovým prídavkom nióbu a volfrámu na kontrolu morfológie karbidu. Vysoký obsah chrómu zaisťuje tvorbu hustoty Cr203-Al203 kompozitné oxidové filmy na povrchoch, s mierami rastu v 1100 °C len vzdušné prostredie jedna tretina tie zo stredne chrómových sériových odliatkov.

Vysoký podiel niklu výrazne zvyšuje stabilitu austenitickej fázy pri zvýšených teplotách, potláča precipitáciu σ fázy a umožňuje dlhšiu životnosť odlievania pri tečení. 10 000 hodín pod 1050 °C pri namáhaní 100MPa podmienky. Tento materiál je preferovanou voľbou pre sálavé rúrky pece na kontinuálne žíhanie, obežné kolesá ventilátorov nauhličovacej pece a komponenty výstelky priemyselných pecí pracujúce pri 1200 °C .

Porovnávacia analýza kľúčových ukazovateľov výkonnosti

Na kvantifikáciu výkonnostných rozdielov medzi týmito dvoma materiálmi v skutočných pracovných podmienkach sa vykonávajú systematické porovnania v štyroch dimenziách: odolnosť proti oxidácii, pevnosť pri vysokej teplote, odolnosť proti korózii a adaptabilita procesu.

Odolnosť proti oxidácii: Rozhodujúci faktor pre životnosť pri vysokých teplotách

Primárne spôsoby zlyhania odliatkov zo žiaruvzdornej ocele v prostredí s vysokou teplotou vzduchu zahŕňajú odlupovanie oxidových okují a riedenie substrátu. Údaje izochronálneho oxidačného testu ASTM G54 ukazujú, že po 200 hodín nepretržitej expozície na vzduchu s teplotou 1100 °C odliatky z radu niklu s vysokým obsahom chrómu si zachovávajú hrúbku oxidového filmu medzi 12 až 18 mikrometrov , zatiaľ čo stredne chrómové nízkoniklové sériové odliatky vytvárajú oxidové filmy dosahujúce 35 až 50 mikrometrov s evidentným vrstvením a praskaním.

Mechanizmus tvorby hustého oxidového filmu spočíva v preferenčnej tvorbe súvislých vrstiev Cr2O3 umožnených vysokým obsahom chrómu, zatiaľ čo niklové prvky znižujú medzifázové napätie medzi oxidovým filmom a substrátom, čím sa minimalizuje oddeľovanie filmu počas tepelných cyklov. Pri zariadeniach na tepelné spracovanie, ktoré zažívajú časté cykly zahrievania a chladenia, môže táto charakteristika znížiť mieru straty hmotnosti oxidáciou viac ako 60% .

Tečenie a odolnosť pri vysokej teplote: Kvantifikované hodnotenie nosnosti

Creep predstavuje najsmrteľnejší spôsob zlyhania pre tepelne odolné oceľové odliatky v podmienkach trvalého zaťaženia pri vysokej teplote. Štandardné testovanie odolnosti GB/T 2039 ukazuje:

• Pod 900 °C/80 MPa podmienky, oba materiály prekračujú 50 000 hodín doba prasknutia s minimálnou odchýlkou výkonu;
• Pod 1050 °C/60 MPa V podmienkach strednochrómového a nízkoniklového sériového odliatku sa doba pretrhnutia skracuje na približne 8 000 hodín , zatiaľ čo odliatky z radu niklu s vysokým obsahom chrómu zachovávajú viac ako 25 000 hodín ;
• O 1100 °C , odolnosť sérií odliatkov so stredným chrómom a nízkym obsahom niklu sa stáva nedostatočnou pre strojárske aplikácie, zatiaľ čo odliatky s obsahom niklu s vysokým obsahom chrómu dosahujú 15 000 hodín životnosť prietrže pod 40 MPa stres.

Táto kvantitatívna odchýlka údajov priamo určuje hranice výberu materiálu pre kritické nosné komponenty, ako sú sálavé rúrky a konzolové valce pece.

Mikroštrukturálny vývoj a rozdiely v mechanizme zlyhania

Výkon pri vysokej teplote žiaruvzdorné oceľové odliatky závisí nielen od zloženia zliatiny, ale je hlboko ovplyvnený vývojom mikroštruktúry počas dlhodobej prevádzky. Fázové transformačné správanie týchto dvoch materiálov v rámci rovnakých teplotných rozsahov vykazuje zásadné rozdiely.

Séria Medium-Chromium Low-Nickel: Zhrubnutie karbidu a skrehnutie fázy σ

V rámci 650 °C až 900 °C teplotný rozsah, karbidy typu M₂3C₆ v sériovo vyrobených odliatkoch so stredným chrómom a nízkym obsahom niklu precipitujú kontinuálne pozdĺž hraníc austenitových zŕn, pričom postupne hrubnú s predĺženou dobou prevádzky. Objemové frakcie karbidu na hranici zŕn môžu dosiahnuť 3 % až 5 % po 1 000 hodín , čo výrazne oslabuje súdržnosť hraníc zŕn.

Čo je kritickejšie, obohatenie chrómom a železom na hraniciach zŕn ľahko vytvára krehké σ fáza (intermetalická zlúčenina FeCr) . S hodnotami tvrdosti medzi HV 900 až 1100 σ fáza rozložená v sieťových konfiguráciách pozdĺž hraníc zŕn môže znížiť rázovú húževnatosť pri izbovej teplote viac ako 70 % , súčasne degradujúce plasticitu pri vysokých teplotách. Pre komponenty pece vystavené tepelnému a mechanickému šoku predstavuje skrehnutie fázy σ primárnu prekážku obmedzujúcu životnosť.

Séria s vysokým obsahom chrómu: Stabilná austenitická matrica a kontrolovateľné zrážacie fázy

Vysoký obsah niklu rozširuje pole austenitickej fázy na nižšie teploty, čím výrazne potláča kinetiku tvorby σ fázy. V odliatkoch Cr25Ni20 aj po 10 000 hodín z 1050°C služby, σ fázové objemové frakcie zostávajú pod kontrolou 0,5 % .

Primárnymi spevňujúcimi fázami v tomto systéme sú karbonitridy typu NbC alebo M(C,N), charakterizované jemnými časticami ( 50 až 200 nanometrov ), rovnomernú distribúciu a mechanizmy spevňovania disperzie, ktoré zvyšujú pevnosť pri vysokej teplote s podstatne nižšími rýchlosťami zhrubnutia ako M2C₆. V kombinácii s vhodnou liečbou roztokom ( 1150 °C až 1200 °C udržiavanie počas 2 až 4 hodín s následným ochladením vodou ), odliatky dosahujú optimalizované stavy rozloženia karbidu od začiatku prevádzky, čím sa oneskoruje degradácia výkonu.

Scenáre priemyselných aplikácií a usmernenia pre rozhodovanie o výbere

Na základe výkonnostných rozdielov načrtnutých vyššie sa použiteľné hranice pre tieto dva typy tepelne odolnej ocele v priemyselných zariadeniach stali pomerne jasnými. Rozhodnutia o výbere by mali komplexne zhodnotiť pracovnú teplotu, charakteristiky zaťaženia, frekvenciu tepelných cyklov a predpokladané požiadavky na životnosť.

Typický porovnávací prípad v aplikáciách prípravkov na tepelné spracovanie

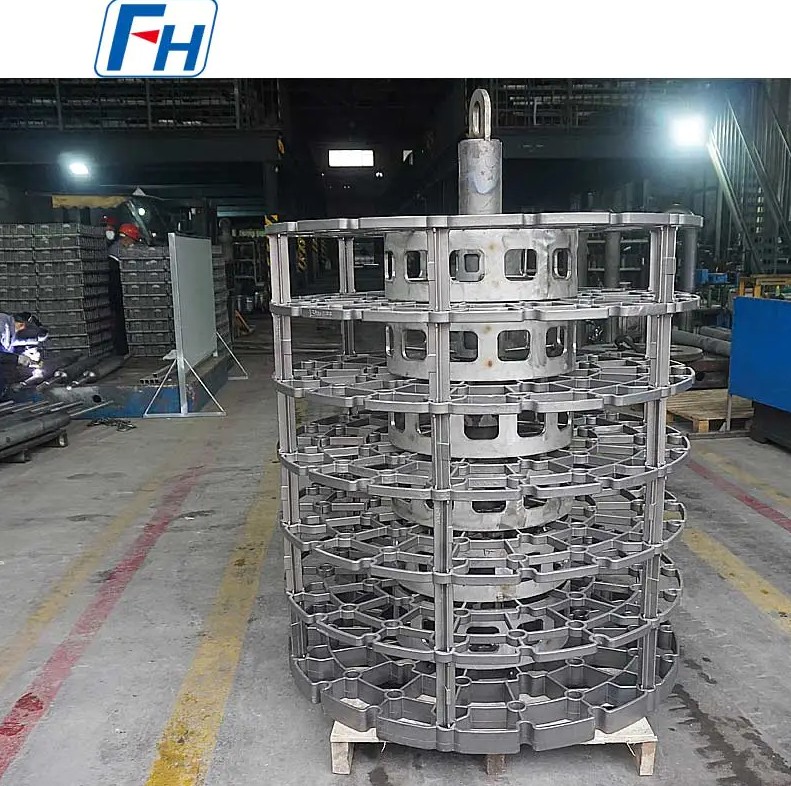

Zvážte podnosy a stĺpiky vo výrobných linkách na karburizáciu automobilových prevodov: In 930°C nauhličovacie atmosféry Stredne chrómové svietidlá s nízkym obsahom niklu dosahujú životnosť približne 8 až 12 mesiacov s primárnymi režimami porušenia zahŕňajúcimi deformáciu deformácie a praskanie v dôsledku oxidácie na hranici zŕn. Pri prechode na materiály série s vysokým obsahom chrómu niklu sa životnosť za rovnakých podmienok predlžuje na 18 až 24 mesiacov , pričom redukcie deformácie presahujú 40 % .

Hoci sériové odliatky z niklu s vysokým obsahom chrómu zahŕňajú vyššie počiatočné obstarávacie náklady, komplexné výpočty zahŕňajúce frekvenciu výmeny, straty prestojmi a náklady na údržbu práce ukazujú, že celkové náklady životného cyklu sa v skutočnosti znížia o 25 % až 35 % . Táto ekonomická výhoda sa prejavuje najmä pri nepretržite pracujúcich automatizovaných výrobných linkách tepelného spracovania.

Základy kontroly kvality a overovania výkonu

Bez ohľadu na výber materiálu závisí výkonová realizácia odliatkov zo žiaruvzdornej ocele od prísnych systémov kontroly kvality. Nasledujúce položky kontroly predstavujú kritické prepojenia zabezpečujúce, že odliatky spĺňajú požiadavky na prevádzkové podmienky.

Chemické zloženie a metalografická skúška

Spektroskopická analýza zaisťuje, že odchýlky hlavných prvkov, ako je chróm, nikel a uhlík, sú kontrolované ±0,5 % s prísadami stopových prvkov, ako je niób a volfrám, presne udržiavané pri ±0,1 % . Metalografické vyšetrenie sa zameriava na:

• Triedy veľkosti austenitu (zvyčajne vyžadujúce 3 až 6 ročník );
• Morfológia distribúcie karbidov a objemové frakcie;
• Prítomnosť pórovitosti zmršťovania odliatku, nadmerné inklúzie alebo iné chyby.

Overovacie testovanie výkonu pri vysokej teplote

Okrem konvenčných skúšok ťahom pri izbovej teplote sa musia doplniť tieto overovacie položky pri vysokej teplote:

1. Krátkodobé skúšky ťahom pri vysokej teplote (cielové teplotné body: 800 °C, 950 °C, 1050 °C ), meranie kriviek degradácie medze klzu a pevnosti v ťahu;
2. Testovanie odolnosti (vykonané podľa GB/T 2039 alebo ASTM E139), získanie údajov o čase pretrhnutia pri cieľových teplotách a úrovniach napätia;
3. Testovanie izochronálnej oxidácie ( 800 °C až 1100 °C , váži každý 50 hodín ), vynesenie kriviek oxidačnej kinetickej krivky a výpočet rýchlostných konštánt oxidácie.

Pre kritické nosné komponenty sa odporúča zvýšiť podiely vzoriek o 10 % až 20 % na nedeštruktívne testovanie (rádiografické alebo ultrazvukové), pričom sa zabezpečí, aby rozmery vnútorných defektov nepresiahli 5% z wall thickness.

Trendy vývoja technológií a odporúčania pre výber materiálov

Ako sa priemyselné pece vyvíjajú smerom k vyšším teplotám, dlhším nepretržitým prevádzkovým cyklom a zložitejšiemu atmosférickému prostrediu, technológia odlievania žiaruvzdornej ocele vykazuje nasledujúce vývojové trendy:

• Dizajn z mikrolegovania : Pridanie stopových prvkov vzácnych zemín (ako je Ce, La) do základných kompozícií Cr25Ni20 môže ďalej vylepšiť štruktúru zŕn oxidového filmu, čím sa zníži 1100 °C rýchlosť oxidácie o dodatočnú 15 % až 20 % ;
• Smerové tuhnutie a odlievanie jemných zŕn : Riadenie smeru tuhnutia a rýchlosti chladenia, aby sa eliminovala segregácia stĺpcových kryštálov, čím sa zvyšuje odolnosť pri vysokých teplotách viac ako 20 % ;
• Synergia kompozitného ochranného náteru : Nanášanie aluminidových alebo MCrAlY povlakov na odlievané povrchy na vytvorenie dvojvrstvových ochranných systémov so substrátmi z vysoko chrómniklovej zliatiny, čím sa dosahujú maximálne prevádzkové teploty 1250 °C .

Pre koncových používateľov by rozhodnutia o výbere materiálu mali presahovať rámec porovnávania jednotlivých nákladov a zaviesť hodnotiace modely, na ktoré sa sústredí celkové náklady životného cyklu (LCC) . Pri prekročení prevádzkových teplôt 1000 °C alebo prekročia ročné prevádzkové hodiny 6 000 hodín , komplexné výhody z hľadiska nákladov a výkonu série s vysokým obsahom chrómu niklu žiaruvzdorné oceľové odliatky sa plne prejavia, čo predstavuje racionálnu voľbu na zabezpečenie stabilnej prevádzky zariadení s dlhým cyklom. $
