Prečo sa tácky na tepelné spracovanie deformujú alebo praskajú?

Nerovnomerné tepelné cyklovanie: Primárny faktor deformácie a praskania

Regulačný termočlánok pece môže potvrdiť cieľovú priemernú teplotu, ale stále môžu existovať významné teplotné gradienty zo strany na stranu, zhora nadol a spredu dozadu vo vnútri komory. Keď sa tácka opakovane zahrieva a ochladzuje cez tieto gradienty, rôzne zóny sa rozširujú a zmršťujú rôznymi rýchlosťami, čo vytvára kumulatívne tepelné napätie.

V peciach s kontinuálnym tepelným spracovaním sa povrchová teplota valcov pece môže zmeniť z približne 200 °C na viac ako 900 °C v priebehu niekoľkých minút. Podnosy na tepelné spracovanie podstupujú ešte viac cyklov nakladania a vykladania za deň ako typické valce pece, takže akumulovaný tepelný šok je značný. Akonáhle lokalizované napätie presiahne medzu klzu materiálu, tácka sa začne prehýbať, krútiť alebo deformovať. Ak sa stres naďalej koncentruje bez úľavy, nasleduje zlomenina.

Konštrukčné nedostatky: Tepelná expanzia bez možnosti ísť

Keď sa tácka zahreje z izbovej teploty na 1 000 °C, lineárna expanzia môže dosiahnuť 10 mm až 15 mm na meter dĺžky. Ak konštrukcia neobsahuje dilatačné medzery alebo flexibilné spojovacie konštrukcie, táto tepelná rozťažnosť nemá žiadnu cestu uvoľnenia – napätie sa hromadí priamo v zvarových spojoch a prípadne spôsobuje praskanie.

Hrúbka steny je rovnako dôležitá. Hrúbka steny hlavného zásobníka sa zvyčajne pohybuje od 8 mm do 20 mm. Príliš tenké steny nemajú pevnosť a rýchlo oxidujú; Príliš hrubé steny zvyšujú tepelnú hmotnosť, predlžujú vykurovacie cykly a zintenzívňujú tepelné namáhanie. Empirické údaje ukazujú, že s každým zvýšením hrúbky steny o 2 mm sa hmotnosť vaničky zvýši približne o 15 %, zatiaľ čo životnosť pri tečení pri vysokej teplote sa zlepší len o približne 5 %. Preto je nevyhnutné optimalizovať rovnováhu medzi pevnosťou konštrukcie a tepelnou účinnosťou.

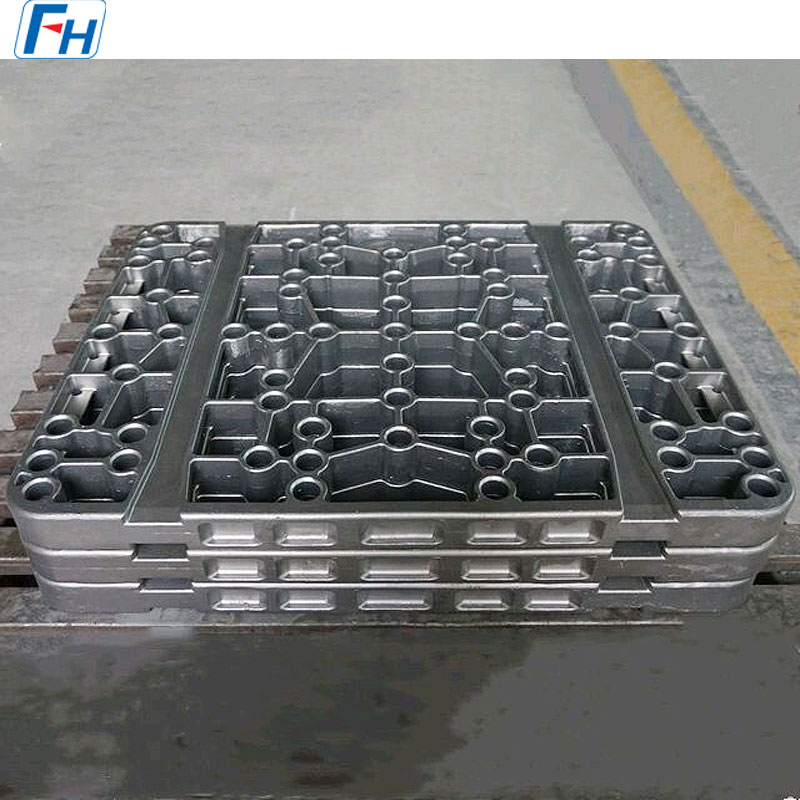

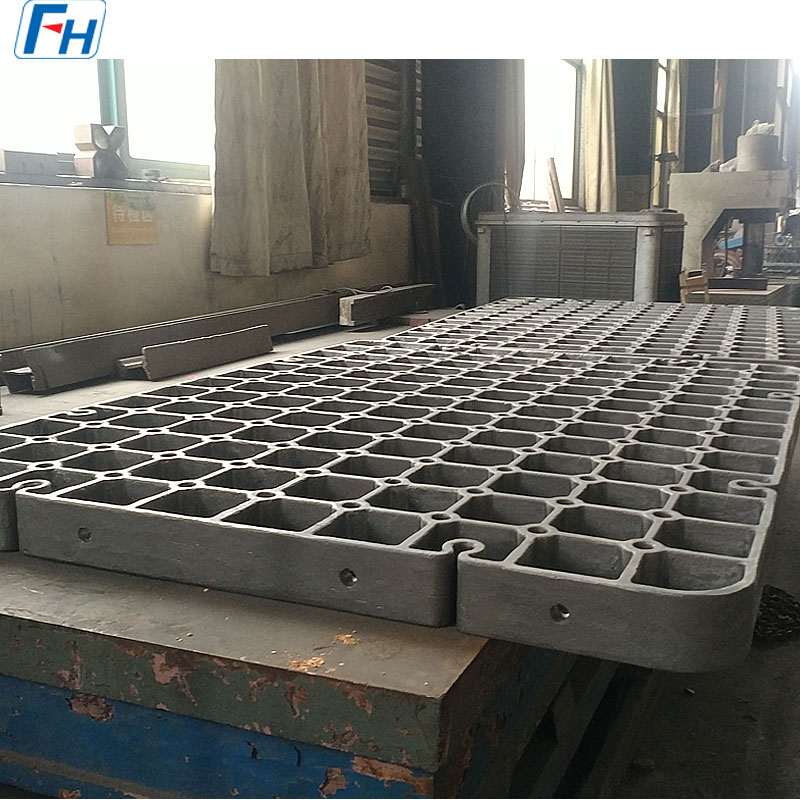

Čo sa týka usporiadania rebier, voštinové štruktúry zvyšujú tuhosť podnosu o viac ako 40 % v porovnaní s konvenčnými radiálnymi rebrami, pričom súčasne znižujú hmotnosť a zlepšujú cirkuláciu pecného plynu – udržiavanie rovnomernosti teploty obrobku v rozmedzí ±5 °C. Tvrdosť spodnej dráhy by mala byť o 30 až 50 HBW nižšia ako tvrdosť valcov pece, aby sa zabránilo poškodeniu drahých povrchov valcov.

Nesprávny výber materiálu: Výkon pri vysokej teplote sa rýchlo zhoršuje

Bežné podnosy z uhlíkovej ocele strácajú nad 900 °C rýchlo pevnosť a odolnosť proti oxidácii. Odliatky z legovanej ocele odolnej voči teplu – ako sú triedy 1.4848, 1.4849, 2.4879 a SCH13 – zvyčajne obsahujú 10 % až 30 % chrómu s prídavkami niklu a molybdénu, čím vytvárajú stabilnú austenitickú alebo austeniticko-feritickú mikroštruktúru. To umožňuje, aby podnosy spoľahlivo fungovali v prostrediach medzi 900 °C a 1 150 °C, čo poskytuje tri až päťkrát dlhšiu životnosť ako bežné podnosy z uhlíkovej ocele.

Chróm vytvára na povrchu hustý film oxidu Cr2O3, ktorý blokuje ďalšiu difúziu kyslíka a spomaľuje tak oxidáciu pri vysokej teplote, ako aj začiatok praskania tepelnou únavou. Okrem toho odliatky, ktoré neprešli normalizáciou a temperovaním na uvoľnenie zvyškového napätia z procesu odlievania, začnú praskať oveľa skôr, pretože prevádzkové tepelné napätie sa nahromadí na už existujúce zvyškové napätie.

Prevádzkové a údržbové chyby: skryté akcelerátory zlyhania

Aj pri správnom výbere materiálu a správnom konštrukčnom návrhu môže nesprávna prevádzková prax výrazne skrátiť životnosť podnosu. Medzi najčastejšie nedostatky v riadení na úrovni terénu patria:

• 01 Naplnenie jedného podnosu nad 85 % jeho menovitej projektovanej kapacity, čím sa vytvárajú lokalizované koncentrácie napätia, ktoré iniciujú skorú deformáciu.
• 02 Prevádzka pri skutočných teplotách nižších ako 50 °C pod maximálnou menovitou prevádzkovou teplotou materiálu, pričom neponecháva žiadnu bezpečnostnú rezervu pre náhodné prehriatie.
• 03 Nesprávne zarovnané prenosové mechanizmy - tlačné tyče, tlačné hlavy, hlavy manipulátorov - ktoré vyvíjajú nepretržitú bočnú silu, čím zrýchľujú opotrebovanie a deformáciu v priebehu času.
• 04 Preskočenie komplexných rozmerových kontrol každých 500 cyklov pece; pokračovanie v používaní, keď deformácia kritického rozmeru už presiahla 3 mm.
• 05 Nerovnomerné ochladzovanie, ktoré vytvára ostrý teplotný gradient medzi obrobkami a podnosom, čo spôsobuje náhly tepelný šok.

Ako zistiť, či zásobník potrebuje výmenu

Kontrola podnosu by sa mala zamerať na tri rozmery: rovinnosť, pravouhlosť a celkovú proporčnú integritu. Podnosy musia zostať ploché a vyrovnané po celej šírke aj dĺžke. Prehýbanie, prehýbanie, skrútenie alebo skrútenie, to všetko narúša hladkú manipuláciu s materiálom vo vnútri pece a môže spôsobiť neočakávané zastavenie zariadenia.

Pravosť sa najlepšie kontroluje pomocou tesárskeho štvorca aplikovaného na každý zo štyroch rohov. Akýkoľvek stav mimo štvorcových plôch môže spôsobiť problémy so sledovaním v dopravnom systéme pece, čím sa spustí kaskáda sekundárnych porúch. Podnosy vykazujúce výrazné vydutie alebo veľké zlomy, ktoré nespadajú do pôvodných rozmerových tolerancií, by sa mali okamžite vyradiť z prevádzky a nemali by sa opravovať a znova používať.

Inšpekcie zásobníkov počas plánovaných odstávok v letnej alebo zimnej údržbe pece sú praktickým spôsobom, ako tento proces inštitucionalizovať a zachytiť problémy skôr, ako prerastú do nákladných prerušení výroby.

Základné stratégie na predĺženie životnosti zásobníkov

Pokiaľ ide o materiál, špecifikácia odliatkov zo zliatiny odolných voči teplu, ktoré už prešli normalizáciou a temperovaním, eliminuje zvyškové napätie pri odlievaní pred uvedením podnosu do prevádzky. Na štrukturálnej úrovni je zaistenie, že dizajn zahŕňa kompenzáciu tepelnej rozťažnosti – prostredníctvom voštinových rebier, pružných spojov a adekvátnych dilatačných medzier – napätie skôr rozdeľuje, než aby ho koncentrovalo. Na úrovni procesu postupné zohrievanie a ochladzovanie znižuje tepelný šok; Kalenie olejom generuje výrazne nižšie tepelné namáhanie ako kalenie vodou, zatiaľ čo kalenie vzduchom je vhodné pre aplikácie, kde na kontrole skreslenia záleží viac ako na maximálnej tvrdosti.
