Ako si vybrať správne svietidlá na tepelné spracovanie: Sprievodca návrhmi a aplikáciami svietidiel

Pri výrobe priemyselného tepelného spracovania sú prípravky oveľa viac než len jednoduché nosiče používané na presun komponentov do pecí az pecí.

Správne navrhnutý prípravok na tepelné spracovanie pomáha kontrolovať:

Umiestnenie komponentov
Rozvod tepla
Účinnosť načítania
Konzistentnosť výroby
Deformácia pri vysokej teplote

Výber správneho zariadenia však nie je vždy jednoduchý.

Upínadlo, ktoré funguje dobre pre komponenty s malými dávkami, nemusí byť vhodné pre ťažké odliatky. Konštrukcia používaná v bežnej peci nemusí spĺňať požiadavky procesu vákuového tepelného spracovania.

Správne riešenie závisí od vzťahu medzi:

Geometria obrobku
Typ pece
Rozsah teplôt
Spôsob načítania
Výrobný cyklus
Materiálny výkon

Táto príručka vysvetľuje hlavné typy prípravkov na tepelné spracovanie a ako inžinieri vyberajú vhodný dizajn pre rôzne priemyselné aplikácie.
FH® Alloy poskytuje prispôsobené prípravky na tepelné spracovanie na základe zákazníckych výkresov, podmienok pece a výrobných požiadaviek.

Prečo je výber zariadenia na tepelné spracovanie dôležitý
Počas tepelného spracovania sú komponenty opakovane vystavené vysokým teplotám a tepelným cyklom.

Upínadlo si musí zachovať svoju konštrukčnú funkciu a zároveň podopierať obrobok.

Nevhodný dizajn svietidla môže viesť k:

Skreslenie obrobku
Nerovnomerné zahrievanie
Znížená kapacita pece
Krátka životnosť príslušenstva
Zvýšené výrobné náklady

Pre výrobcov, ktorí prevádzkujú nepretržité operácie tepelného spracovania, výkon prípravku priamo ovplyvňuje produktivitu.
Dobre navrhnuté zariadenie by malo dosiahnuť rovnováhu medzi:
Mechanická pevnosť Prenos tepla Optimalizácia hmotnosti Životnosť

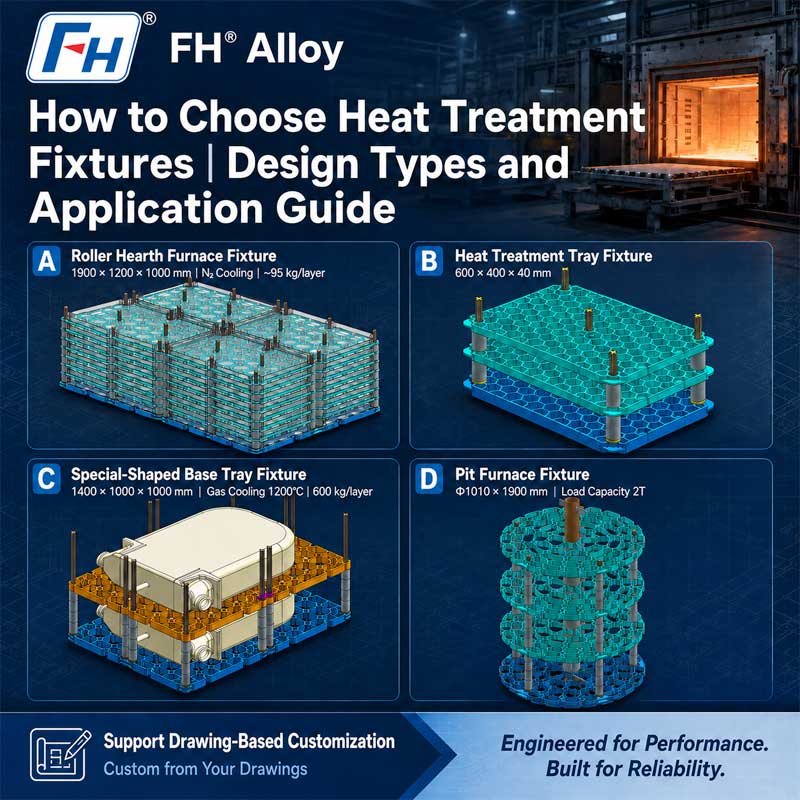

Rôzne návrhy zariadení na tepelné spracovanie a ich aplikácie
Existuje niekoľko bežných konfigurácií príslušenstva používaných v priemyselných peciach.
Najlepšia voľba závisí od tvaru komponentu, požiadaviek na proces a prostredia pece.

Koše na tepelné spracovanie: Flexibilné riešenia pre dávkové spracovanie
Koše na tepelnú úpravu sa bežne vyberajú pre dávkovú výrobu, kde sa spolu spracovávajú viaceré komponenty.

Sú široko používané na:

Malé kovové časti
Spojovacie prvky
Automobilové komponenty
Obrábané diely
Liate komponenty

Výhody košov na tepelné spracovanie
Efektívne dávkové načítanie
Koše umožňujú operátorom naložiť veľa komponentov v jednom cykle pece.
Toto zlepšuje:

Efektívnosť manipulácie
Výrobná organizácia
Využitie pece

Dobrá cirkulácia tepla
Otvorené konštrukcie umožňujú teplu a atmosfére pece efektívnejšie dosiahnuť komponenty.
To pomáha zlepšiť rovnomernosť teploty počas spracovania.

Jednoduchá manipulácia
Mnohé priemyselné koše zahŕňajú:

Zdvíhacie body
Zosilnené rámy
Stohovateľné konštrukcie
Manipulačné funkcie

Vďaka týmto dizajnom sú vhodné pre opakované výrobné prostredia.

Kedy by ste si mali vybrať kôš na tepelné spracovanie?
Košík je často vhodný, keď:

Viaceré časti sú spracované spolu
Geometria komponentov je pomerne jednoduchá
Uprednostňuje sa dávkové nakladanie
Vyžaduje sa vysoká efektívnosť výroby

Podnosy na tepelné spracovanie: Stabilné umiestnenie pre presné komponenty
Podnosy na tepelné spracovanie poskytujú riadenú podpornú plochu pre komponenty, ktoré vyžadujú organizované umiestnenie.
V porovnaní s košíkmi poskytujú podnosy zvyčajne lepšiu kontrolu umiestnenia.

Často sa používajú na:

Presne opracované diely
Ploché komponenty
Komponenty nástrojov
Komponenty vyžadujúce oddelenie

Kľúčové konštrukčné vlastnosti podnosov na tepelné spracovanie
V závislosti od aplikácie môžu zásobníky obsahovať:

Mriežkové otvory
Výstužné rebrá
Lokalizácia bodov
Podporné bloky
Stohovateľné konštrukcie

Prečo sa tácky používajú pri tepelnom spracovaní?
Zásobník môže pomôcť:

Znížte pohyb dielov
Udržujte konzistentné rozostupy
Zabráňte kontaktu komponentov
Zlepšite opakovateľnosť procesu

Pre aplikácie vyžadujúce rozmerovú presnosť môže byť kritický dizajn zásobníka.

Stojany na tepelné spracovanie: Podpora veľkých alebo zložitých komponentov
Stojany na tepelné spracovanie sú navrhnuté pre aplikácie, kde komponenty vyžadujú špecifické polohovanie alebo viacúrovňovú podporu.
Bežne sa používajú na:

Dlhé komponenty
Ťažké diely
Veľké zostavy
Presné komponenty

Dôležité aspekty dizajnu stojanov
Rozloženie zaťaženia
Pevnosť pri vysokej teplote nie je určená len materiálom.
Konštrukcia musí správne rozložiť zaťaženie, aby sa zabránilo:

Ohýbanie
Previsnuté
Lokálna koncentrácia stresu

Umiestnenie komponentov
Stojan by mal poskytovať stabilnú oporu a zároveň umožňovať:

Cirkulácia tepla
Tepelná rozťažnosť
Jednoduché nakladanie

Kompatibilita pece
Rozmery stojana sa musia zhodovať:

Veľkosť komory pece
Nakladacie zariadenie
Výrobný proces

Upevnenia mriežky: Optimalizácia prenosu tepla a hmotnosti
Zariadenia mriežkového typu sú navrhnuté s otvorenými štruktúrami na zlepšenie toku tepla.

Bežne sa používajú ako:

Podporné platformy
Základné mriežky
Medzivrstvy
Štruktúry košov

Výhody mriežkových štruktúr
Správne navrhnutý mriežkový prípravok môže poskytnúť:

Znížená hmotnosť príslušenstva
Zlepšená cirkulácia tepla
Lepší kontakt s atmosférou
Efektívne nakladanie pece

Otvorená konštrukcia si však musí zachovať dostatočnú pevnosť aj pri vysokoteplotnej prevádzke.

Vlastné prípravky na tepelné spracovanie: Navrhnuté okolo obrobku
Štandardné konštrukcie svietidiel nemôžu vždy spĺňať priemyselné požiadavky.
Pre špeciálne komponenty výrobcovia často požadujú prispôsobené riešenia.

Vlastné svietidlá sa vyvíjajú podľa:

Rozmery komponentov
Kritické miesta podpory
Orientácia nakladania
Obmedzenia pece
Požiadavky na proces

Príklady aplikácií vlastných svietidiel
Vlastné vzory sa často používajú na:

Letecké komponenty
Časti turbíny
Veľké odliatky
Presné nástroje
Špeciálne zliatinové komponenty

Zhoda dizajnu svietidla s typom pece
Prostredie pece je jedným z najdôležitejších faktorov pri výbere príslušenstva.

Zariadenia pre vákuové pece
Aplikácie vákuových pecí si vyžadujú osobitnú pozornosť:

Stabilita materiálu
Požiadavky na čistý povrch
Rozmerová presnosť
Prenos tepla sálaním

Vákuové zariadenia zvyčajne vyžadujú optimalizované konštrukcie, pretože podmienky prenosu tepla sa líšia od bežných pecí.

Zariadenia na pitnú pec
Zariadenia jamovej pece sú bežne navrhnuté na vertikálne zaťaženie.
Dôležité úvahy zahŕňajú:

Výška svietidla
Zdvíhacia konštrukcia
Vyváženie zaťaženia
Umiestnenie komponentov

Zariadenia pre valčekové pece
Systémy kontinuálnych pecí vyžadujú prípravky, ktoré môžu spolupracovať s dopravným mechanizmom.
Úvahy o dizajne zahŕňajú:

Spodná štruktúra
Stabilita pri pohybe
Rozostup valčekov
Celková nakladacia hmotnosť

Prípravky na nauhličovanie pecí
Procesy nauhličovania vystavujú prípravky náročným tepelným a atmosférickým podmienkam.
Pri výbere materiálu a návrhu konštrukcie je potrebné zvážiť:

Účinky uhlíkovej atmosféry
Vystavenie vysokej teplote
Dlhé prevádzkové cykly

Výber správneho materiálu upevnenia
Dizajn svietidla a výber materiálu sa musia posudzovať spoločne.
Medzi bežné tepelne odolné materiály patria:

Nerezová oceľ 310S
Často sa vyberá pre:

Podnosy pre pece
Podporné konštrukcie
Všeobecné vysokoteplotné aplikácie

1.4848 Tepelne odolná oceľ
Bežne sa používa tam, kde požiadavky zahŕňajú:

Pevnosť pri vysokej teplote
Odolnosť voči oxidácii
Štrukturálna spoľahlivosť

1,4849 a 1,4852 zliatiny
Používa sa pre náročnejšie podmienky zahŕňajúce:

Vyššia teplota
Dlhé servisné obdobia
Lepšia odolnosť proti tečeniu

Zliatiny na báze niklu
Vybrané pre aplikácie vyžadujúce vyššiu teplotnú schopnosť alebo náročnejšie prevádzkové podmienky.

Kľúčové faktory pri výbere zariadení na tepelné spracovanie
Pred výberom dizajnu svietidla by mali inžinieri vyhodnotiť nasledujúce faktory.

1. Geometria obrobku
Zvážte:

Tvar
Veľkosť
Hmotnosť
Kritické povrchy
Nebezpečenstvo deformácie

2. Podmienky pece
Medzi dôležité parametre patrí:

Teplota
Atmosféra
Spôsob vykurovania
Frekvencia cyklu

3. Požiadavky na načítanie
Vyhodnotiť:

Hmotnosť jedného komponentu
Hmotnosť dávky
Spôsob načítania
Manipulačná technika

4. Očakávaná životnosť
Zariadenie určené na príležitostné použitie sa môže líšiť od zariadenia pracujúceho nepretržite.
Zvážte:

Tepelné cykly
Požiadavky na údržbu
Frekvencia výmeny

Časté chyby pri výbere zariadení na tepelné spracovanie
Výber len na základe počiatočných nákladov
Lacnejšie zariadenie môže mať za následok:

Rýchlejšia deformácia
Častejšia výmena
Prerušenia výroby

Ignorovanie podmienok pece
Zariadenie vhodné pre vzduchovú atmosféru nemusí fungovať dobre v:

Vákuové prostredie
Nauhličovacie atmosféry
Vysokocyklová výroba

Použitie štandardných návrhov pre špeciálne aplikácie
Komplexné komponenty si často vyžadujú prispôsobené podporné riešenia

Zákazková výroba príslušenstva na tepelné spracovanie od FH® Alloy
FH® Alloy sa špecializuje na výrobu prispôsobené prípravky na tepelné spracovanie pre aplikácie priemyselných pecí.

Riešenia zahŕňajú:

Koše na tepelnú úpravu
Podnosy pre pece
Stojany na tepelné spracovanie
Mriežkové prípravky
Vlastné podporné prípravky
Zariadenia vákuovej pece

Výroba môže byť založená na:

Zákaznícke výkresy
Existujúce vzorky
Špecifikácie pece
Požiadavky na komponenty

Kombináciou vhodných materiálov, optimalizovaných štruktúr a výrobných skúseností pomáha FH Alloy zákazníkom zlepšiť výkon pece a spoľahlivosť upínadla.

FAQ
Q1: Aký typ zariadenia na tepelné spracovanie sa najčastejšie používa?
Koše, podnosy a stojany patria medzi najpoužívanejšie vzory. Najlepšia voľba závisí od obrobku a procesu pece.

Q2: Ako si vyberiem prípravok na tepelné spracovanie?
Pri výbere by sa mali zohľadniť rozmery obrobku, typ pece, teplota, atmosféra, spôsob nakladania a očakávaná životnosť.

Q3: Môžu byť prípravky na tepelné spracovanie prispôsobené?
áno. Väčšina zariadení priemyselných pecí je prispôsobená podľa aktuálnych výrobných požiadaviek.

Q4: Aké materiály sú vhodné pre vysokoteplotné zariadenia?
Bežné materiály zahŕňajú 310S, 1.4848, 1.4849, 1.4852 a ďalšie zliatiny odolné voči teplu.

Záver
Výber správneho zariadenia na tepelné spracovanie vyžaduje viac než len výber koša, podnosu alebo stojana.

Zariadenie musí byť navrhnuté podľa celého prevádzkového prostredia:

Podmienky pece
Požiadavky na komponenty
Teplota
Spôsob načítania
Materiálny výkon

Správne vybraný prípravok môže zlepšiť efektivitu výroby, znížiť riziko deformácie a poskytnúť dlhšiu životnosť.
FH® Alloy poskytuje prispôsobené prípravky na tepelné spracovanie pre priemyselných zákazníkov, ktorí vyžadujú spoľahlivé riešenia pre vysokoteplotné pece.
