FH® 1.4848 Upínacie prípravky pre studňové pece na tepelné spracovanie dielov v tvare U

FH® 1.4848 Systém upínacieho zariadenia pre studňu

Kľúčové výhody

• Originál 1.4848 (ZG40Cr25Ni20Si2)
  Vyšší obsah niklu, chrómu a kremíka ako 310S – výnimočná pevnosť pri tečení a proti nauhličeniu pri teplotách do 1050 °C.
• Kompletné systémové riešenie
  Spodná tácka medzikoše horná mriežka – navrhnutá ako integrovaný systém pre stabilné stohovanie a optimálny prietok plynu.
• Ložisko pre veľké zaťaženie
  Zosilnené rebrové štruktúry a podporné nožičky rovnomerne rozložia hmotnosť – podopierajú vysoké stohy dielov alebo viaceré koše bez prehýbania stredu.
• Anti-karburizačný výkon
  Vysoký obsah kremíka (1,5–2,5 %) tvorí SiO₂ bariéru proti prenikaniu uhlíka – predlžuje životnosť v bohatých nauhličovacích atmosférach.
• Optimalizovaná cirkulácia plynu
  Vyvýšené nožičky na otvorenej mriežke základnej dosky umožňujú horúcemu plynu prúdiť okolo všetkých povrchov – rovnomerné zahrievanie zdola nahor.
• Vlastná konfigurácia
  Kruhové alebo obdĺžnikové – presne prispôsobené vnútornému priemeru vašej pece. Segmentované možnosti pre veľké priemery.

Technické špecifikácie

Prečo si vybrať svietidlá pre studňové pece FH® 1.4848?
1. 1.4848 – Špičková voľba pre studňové pece

2. Kompletný systém – navrhnutý tak, aby spolupracoval

3. Anti-Carburization Technology
V peciach typu nauhličovacích studní uhlík preniká a krehne bežné prípravky. Vlastnosti svietidiel FH® 1.4848:

• Vysoký obsah kremíka – tvorí stabilnú SiO₂ bariéru
• Predoxidačná úprava – vytvára ochrannú vrstvu Cr₂O₃
• Hustá povrchová úprava – znižuje priľnavosť uhlíka

4. Navrhnuté pre výzvy typu studne

Aplikácie

• Studničné / jamkové karburizačné pece
• Karbonitridačné pece typu studne
• Studne žíhacie pece (vysoká teplota)
• Vytvrdzovacie pece typu studne
• Časti: veľké ozubené kolesá, hriadele, krúžky, matrice, nástroje, ťažké odliatky, dlhé rúry

Tabuľka tried materiálov:

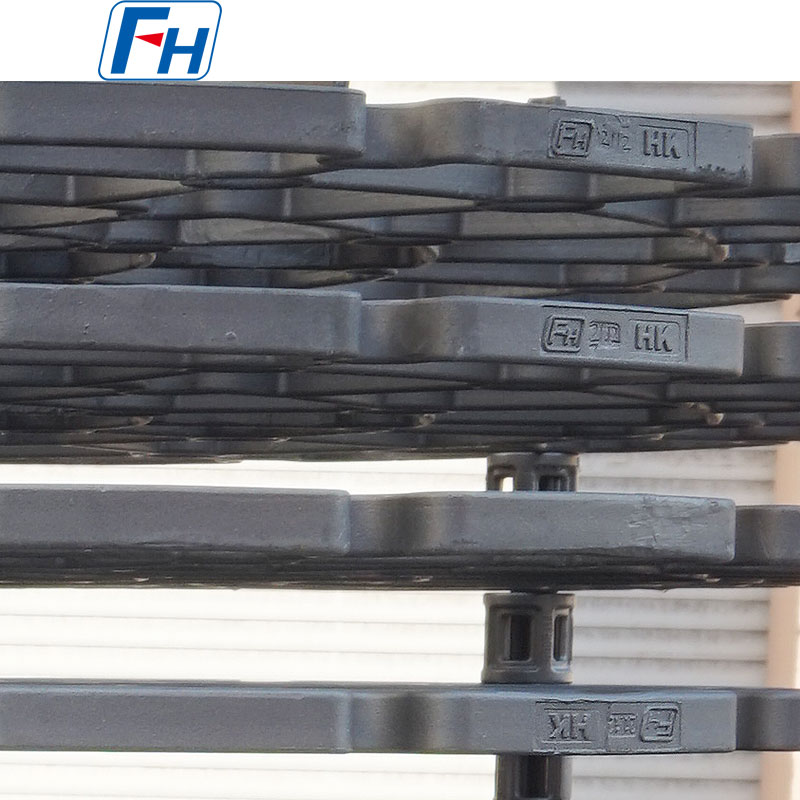

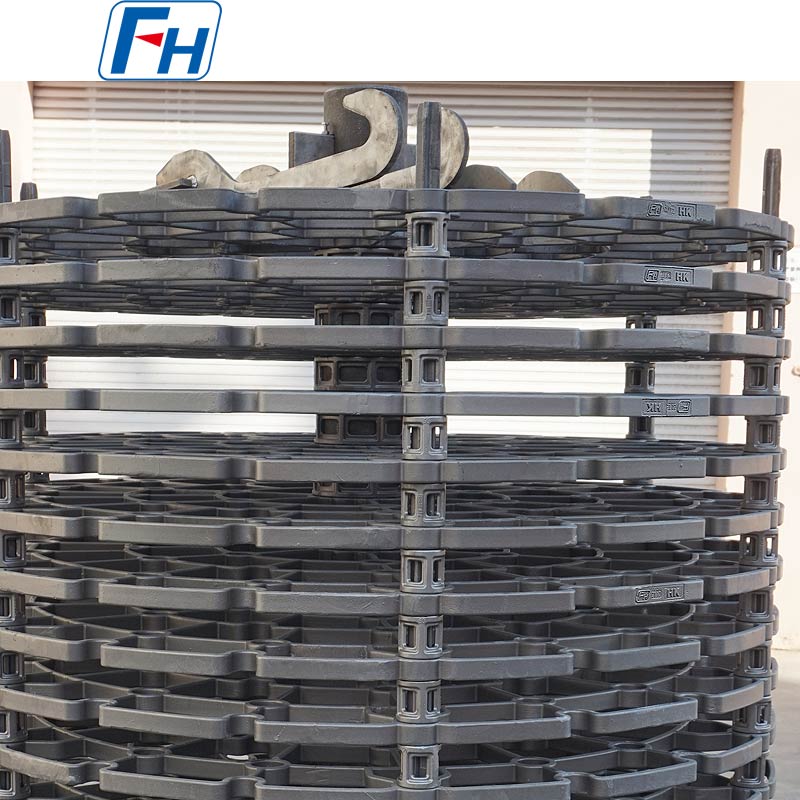

Originálne fotografie zariadení na tepelné spracovanie FH®

Proces objednávania

• Uveďte vnútorný priemer pece (alebo L × W), hĺbku a spôsob prístupu
• Zdieľajte rozmery dielov, maximálnu hmotnosť náplne na dávku a prevádzkovú teplotu
• Špecifikujte atmosféru (nauhličovanie, karbonitridácia, žíhanie atď.)
• Inžinieri FH® navrhujú kompletné 3D rozloženie návrhu systému
• Potvrďte množstvá komponentov (počet košov na jeden základný podnos)
• Výroba: 15-25 pracovných dní
• Dodávka obsahuje: MTC, inšpekčné správy, schému stohovania, príručku starostlivosti



FAQ:

Q1: Čo zahŕňa kompletný systém upínania pece typu FH® pre studňu?
Odpoveď: Štandardný systém obsahuje tri komponenty:

• Základňa – sedí na dne pece so zvýšenými nožičkami pre cirkuláciu plynu
• Stohovacie koše – držia diely, stohujte na seba
• Vrchná mriežka – zaisťuje vrchnú vrstvu a zabraňuje prevráteniu


Všetky komponenty sú navrhnuté tak, aby spolupracovali na stabilné stohovanie a rovnomerné zahrievanie. K dispozícii sú vlastné konfigurácie.

Q2: Ako určím správnu veľkosť príslušenstva pre moju pec typu studne?
Odpoveď: Potrebujeme tri merania:

• Vnútorný priemer (alebo dĺžka × šírka pre pravouhlé pece)
• Využiteľná hĺbka (od dna pece po najnižší rušivý bod)
• Priemer horného otvoru (pre montážnu vôľu)

FH® potom navrhne upínacie prvky, ktoré sa hodia so správnou vôľou pre prúdenie plynu a tepelnú rozťažnosť.

Otázka 3: Prečo potrebujem zdvihnuté nožičky na základnom podnose?
Odpoveď: Zvýšené nožičky vytvárajú medzeru (zvyčajne 50–150 mm) medzi základnou podložkou a dnom pece. To umožňuje horúcemu plynu alebo atmosfére prúdiť pod najnižší kôš, čím sa zabezpečuje rovnomerný ohrev zdola nahor. Bez zvýšených nožičiek sa spodná vrstva zahrieva pomalšie a nerovnomerne.

Q4: Môžu byť prípravky FH® použité v karburizačných aj nitridačných peciach?
Odpoveď: Áno, FH® ponúka riešenia upínadiel pre obe aplikácie. Ak je to možné, odporúčame však špeciálne prípravky pre každý typ atmosféry – prepínanie medzi nauhličovaním a nitridovaním môže urýchliť degradáciu povrchu. Pri objednávke prosím uveďte vašu atmosféru, aby sme vám mohli odporučiť optimálny dizajn.

Otázka 5: Moja pec typu dobre má malý horný otvor. Ako nainštalujem veľké svietidlá?
Odpoveď: Pre pece s horným otvorom menším ako je vnútorný priemer ponúka FH® segmentované konštrukcie:

• Segmentované podnosy (3–4 do seba zapadajúce kusy)
• Delené alebo sklopné koše

Tieto sú inštalované kus po kuse cez horný otvor a zostavené vo vnútri pece. Nevyžaduje sa vstup do pece.

Otázka 6: Môžete opraviť poškodené svietidlá FH®?
Odpoveď: Áno, pre lokálne poškodenie:

• Prasknuté zvary je možné prevariť (vo FH® alebo v kvalifikovanom obchode)
• Menšie previsnutie sa nedá opraviť – odporúča sa výmena
• Silne nauhličené alebo nitridované prípravky skrehnú a treba ich vymeniť

Kontaktujte FH® s fotografiami pre posúdenie opravy.
