Podporné konzoly a stojany na stojany FH® | Vysokovýkonné držiaky na tepelné spracovanie
Kľúčové výhody
- Ložisko pre veľké zaťaženie
Zosilnená konštrukcia podporuje ťažké stohy košov a veľké diely – zabraňuje zrúteniu a udržuje stabilné zaťaženie. - Pevnosť pri vysokej teplote
Vyrobené zo žiaruvzdorných zliatin – zachováva štrukturálnu integritu pri prevádzkových teplotách pece do 1150 °C. - Presná zváraná konštrukcia
Laserové zváranie TIG s plnou penetráciou – žiadne slabé miesta, žiadne rozstrekovanie, žiadne znečistenie kvapkami zvaru. - Kompatibilita stohovania
Navrhnuté na bezproblémové prepojenie s košmi, podnosmi a mriežkami FH® – konzistentná výška a zarovnanie. - Vlastné konfigurácie
Akákoľvek výška, šírka alebo nosnosť – navrhnuté pre vaše špecifické požiadavky na pec a diely.
Technické špecifikácie
| Parameter | Hodnota |
| Materiály | 310S, 1,4806, 1,4848, 1,4849, 2,4879, Inconel |
| Max. nepretržitá tepl. | 450 °C – 1200°C (v závislosti od materiálu) |
| Nosnosť na konzolu | 100 kg – 2000 kg (v závislosti od konštrukcie) |
| Rozsah výšok | 50 mm – 500 mm (k dispozícii na mieru) |
| Špičkové rozhranie | Ploché / štrbinové / kolíky / vlastné |
| Spodné rozhranie | Ploché / nohy / protišmykové |
| Výroba | Presné zváranie laserom/TIG |
| Certifikát o skúške materiálu (MTC) je súčasťou každého držiaka FH® | |
Prečo si vybrať podporné držiaky FH®?
1. Základ bezpečného stohovania
Zle navrhnuté alebo slabé držiaky spôsobujú:
- Nerovnomerné rozloženie nákladu – prevrátenie alebo zrútenie koša
- Poškodenie dielu padajúcimi košmi
- Poškodenie žiaruvzdornej pece v dôsledku spadnutých bremien
- Ohrozenie bezpečnosti operátora
Nosné konzoly FH® sú navrhnuté pre stabilitu a bezpečnosť.
2. Sprievodca výberom materiálu
| Materiál | Max | Najlepšie pre |
| Uhlíková oceľ | 450°C | Nízkoteplotné temperovanie, citlivé na náklady |
| 310S | 950 °C | Všeobecné kalenie, nauhličovanie |
| 1.4806 | 1000 °C | Žíhanie pri vyššej teplote |
| 1.4849 | 1100 °C | Veľké zaťaženie, dlhé cykly |
| Inconel | 1150°C | Extrémne teploty |
3. Možnosti dizajnu
| Typ | Najlepšie pre | Kľúčová vlastnosť |
| Pevná výška | Štandardné stohovanie | Jednoduché, silné, cenovo výhodné |
| Nastaviteľné | Variabilné výšky nákladu | Nastavenie kolíka alebo skrutky |
| Skladanie | Skladovanie, keď sa nepoužíva | Sklopné nohy, šetria miesto |
| Modulárny | Viacero konfigurácií | Vymeniteľné nadstavce |
Aplikácie
1. Podpera pre stohované koše v skriňových peciach
2. Separácia vrstiev v jamových / studňových peciach
3. Spodné stúpačky pre cirkuláciu plynu pod podnosmi
4. Dištančné vložky medzi vrstvami dielov
5. Podpora pre dlhé alebo nepohodlné časti
6. Všetky typy pecí: box, jama, dno auta, zvon
Tabuľka tried materiálov:
| Tepelne odolná oceľ | |||||||||||||
| / | GB | DIN | ASTM | JIS | Chemické zloženie (%) | Maximálna prevádzková teplota | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Iné | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤ 2,00 | ≤1,00 | 24:00 - 28:00 | 4:00 - 6:00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤ 2,00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0,50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | ON | SCH17 | 0,20 - 0,50 | ≤ 2,00 | ≤ 2,00 | 26:00 - 30:00 | 8:00 - 11:00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤ 2,00 | 24:00 - 27:00 | 11:00 - 14:00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | Ahoj | SCH18 | 0,20 - 0,50 | ≤ 2,00 | ≤ 2,00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23:00 - 27:00 | 19:00 - 22:00 | - | ≤0,50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤ 2,00 | ≤ 2,00 | 19:00 - 23:00 | 23:00 - 27:00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤ 2,50 | ≤ 2,00 | 17:00 - 21:00 | 37:00 - 41:00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤ 2,00 | ≤ 2,00 | 15:00 - 19:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤ 2,00 | ≤ 2,00 | 24:00 - 28:00 | 33:00 - 37:00 | 0,80 - 1,80 | ≤0,50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤ 2,00 | 18:00 - 21:00 | 36:00 - 39:00 | 1,20 - 1,80 | ≤0,50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤ 2,00 | 23:00 - 25:00 | 23:00 - 25:00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤ 2,00 | 24:00 - 28:00 | 33:00 - 37:00 | - | ≤0,50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤ 2,00 | 19:00 - 21:00 | 31:00 - 33:00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤ 2,00 | ≤ 2,00 | 10:00 - 14:00 | 58:00 - 62:00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤ 2,00 | ≤ 2,00 | 15:00 - 19:00 | 64:00 - 68:00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27:00 - 30:00 | ≤1,00 | ≤0,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27:00 - 29:00 | - | 1,50 - 2,50 | ≤0,50 | Co: 48,0 - 52,0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1.00 - 2.00 | ≤1,50 | 27:00 - 30:00 | 47:00 - 50:00 | - | ≤0,50 | W: 4,0 - 5,5 | 1200 ℃ |

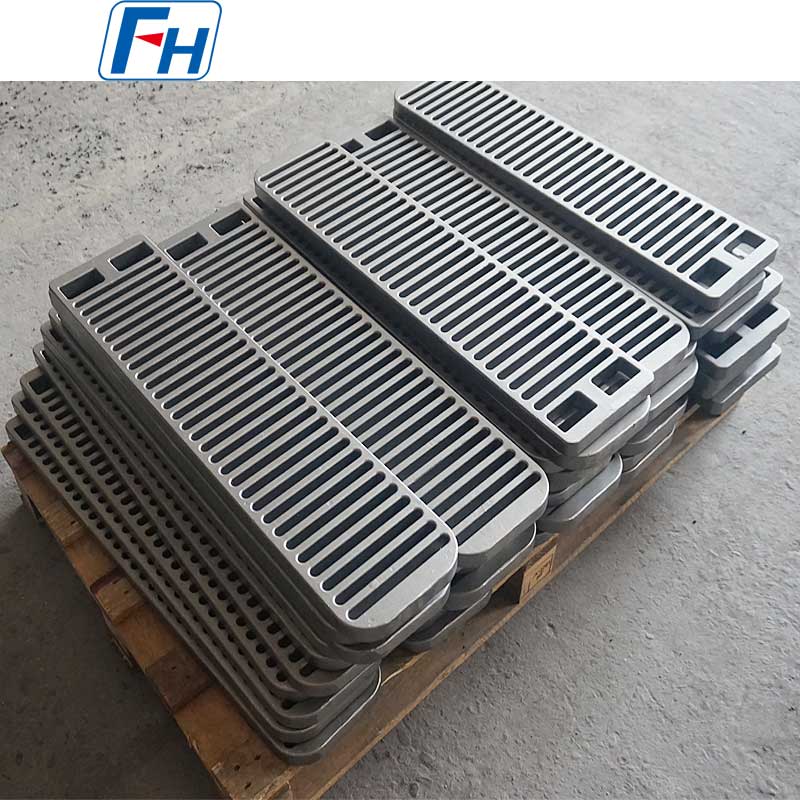

Originálne fotografie zariadení na tepelné spracovanie FH®
Proces objednávania
- Poskytnite požadovanú výšku, šírku a nosnosť
- Zadajte prevádzkovú teplotu a atmosféru
- FH® navrhuje materiál a dizajn
- Výroba: 7-15 pracovných dní
- Dodávka zahŕňa MTC a správu o kontrole
FAQ:
Q1: Aký materiál odporúčate pre nosné konzoly?
A: Pre ≤700 °C: 310S. Pre nauhličovanie 950 °C: 1,4849. Pre >1000 °C: Inconel. Uhlíková oceľ je dostupná len pre nízkoteplotné aplikácie (≤450°C).
Q2: Môžete vytvoriť konzoly do určitej výšky?
Odpoveď: Áno – akákoľvek výška od 50 mm do 500 mm. Ponúkame tiež nastaviteľné vzory pre potreby variabilného stohovania.
Q3: Akú váhu môže držiak uniesť?
Odpoveď: Štandardné konštrukcie podporujú 100–500 kg na konzolu. Verzie pre veľké zaťaženie podporujú až 2000 kg na konzolu. Povedzte nám svoju požiadavku na zaťaženie.
Q4: Dodávajú sa konzoly v súpravách?
Odpoveď: Áno – zvyčajne 4 konzoly na vrstvu (jedna na roh). Vlastné množstvá k dispozícii.
Q5: Aká je vaša záruka?
Odpoveď: 12 mesiacov na výrobné chyby. Normálne opotrebovanie, tečenie a tepelná únava nie sú zahrnuté.
