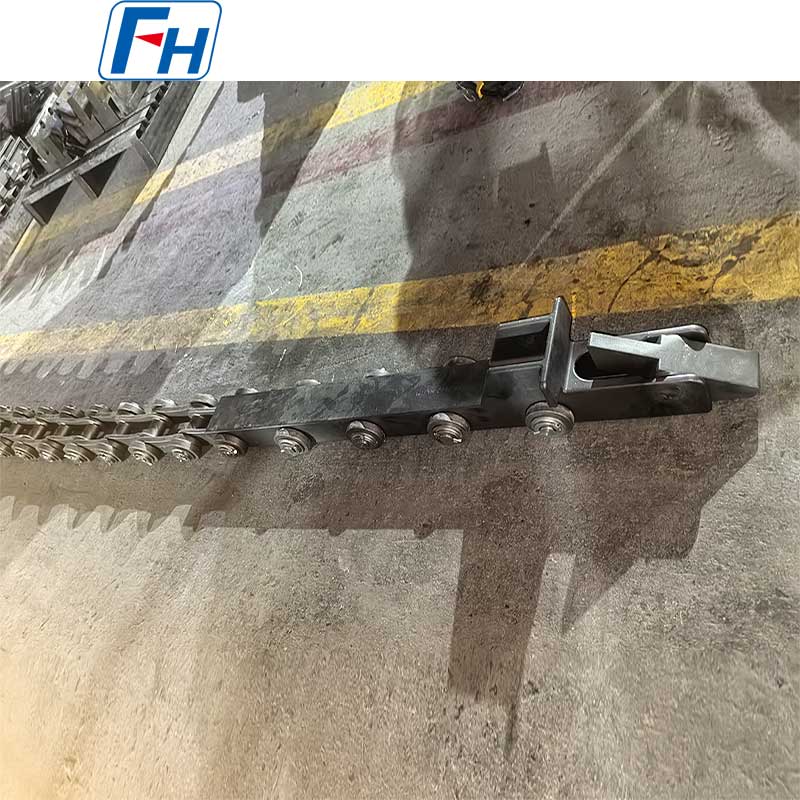

FH® Tlačná hlava + zostava reťaze | Systém kontinuálneho pohonu pece

Zostava reťaze tlačnej hlavy FH® | Vysokovýkonný pohon a dopravný systém pece

Kľúčové výhody

• Integrovaný reťazový systém tlačenej hlavy
  Navrhnuté ako kompletná zostava – perfektná zhoda medzi tlačnou hlavou, reťazovými nástavcami a hnacím reťazovým kolesom.
• Vysoká kapacita tlačnej sily
  Zosilnená konštrukcia tlačnej hlavy odoláva vysokým ťahovým zaťaženiam – presúva ťažké stohy podnosov cez pec bez ohýbania alebo lámania.
• Odolné voči teplu a opotrebovaniu
  Vysokoteplotné zliatiny a špeciálne tepelné spracovanie – odolávajú tepelnej deformácii, oderu a oxidácii v prostredí pecí.
• Presný reťazový pohon
  Presne opracované čapy, puzdrá a bočnice – hladké zapojenie, znížené predĺženie a dlhá životnosť.
• Vlastné konfigurácie
  Akákoľvek veľkosť tlačnej hlavy, rozstup reťaze, dĺžka a rozstup nadstavcov – navrhnuté pre konkrétne usporiadanie pece a rozmery podnosu.

Technické špecifikácie

Systémové komponenty

Prečo si vybrať reťazové zostavy tlačnej hlavy FH®?
1. Kritická úloha v kontinuálnych peciach
Zostava tlačnej hlavy a reťaze je srdcom kontinuálneho systému pohonu pece. Zlý dizajn vedie k:

• Ohnuté alebo zlomené tlačné hlavy – zastavenie pece
• Predĺženie alebo porucha reťaze – nesprávne nastavenie a zaseknutie
• Nerovnomerný pohyb podnosu – poškodenie dielu alebo poškodenie žiaruvzdorného materiálu pece
• Vysoké prestoje na údržbu

Zostavy FH® sú navrhnuté pre spoľahlivosť.

2. Sprievodca výberom materiálu

3. Dizajnové prvky

Aplikácie
Typy pecí:

• Kontinuálne tlačné pece (kalenie, nauhličovanie)
• Pece s valčekovou nístejou (tlačná časť)
• Sieťové pásové pece (náročný pohon)
• Kráčavé pece (prenášací mechanizmus)
• Spätné vedenia zásobníka

Typické premiestnené časti:

• Naplnené koše a podnosy
• Hromady ozubených kolies a hriadeľov
• Ložiskové krúžky
• Zásobníky na upevňovacie prvky

Tabuľka tried materiálov:

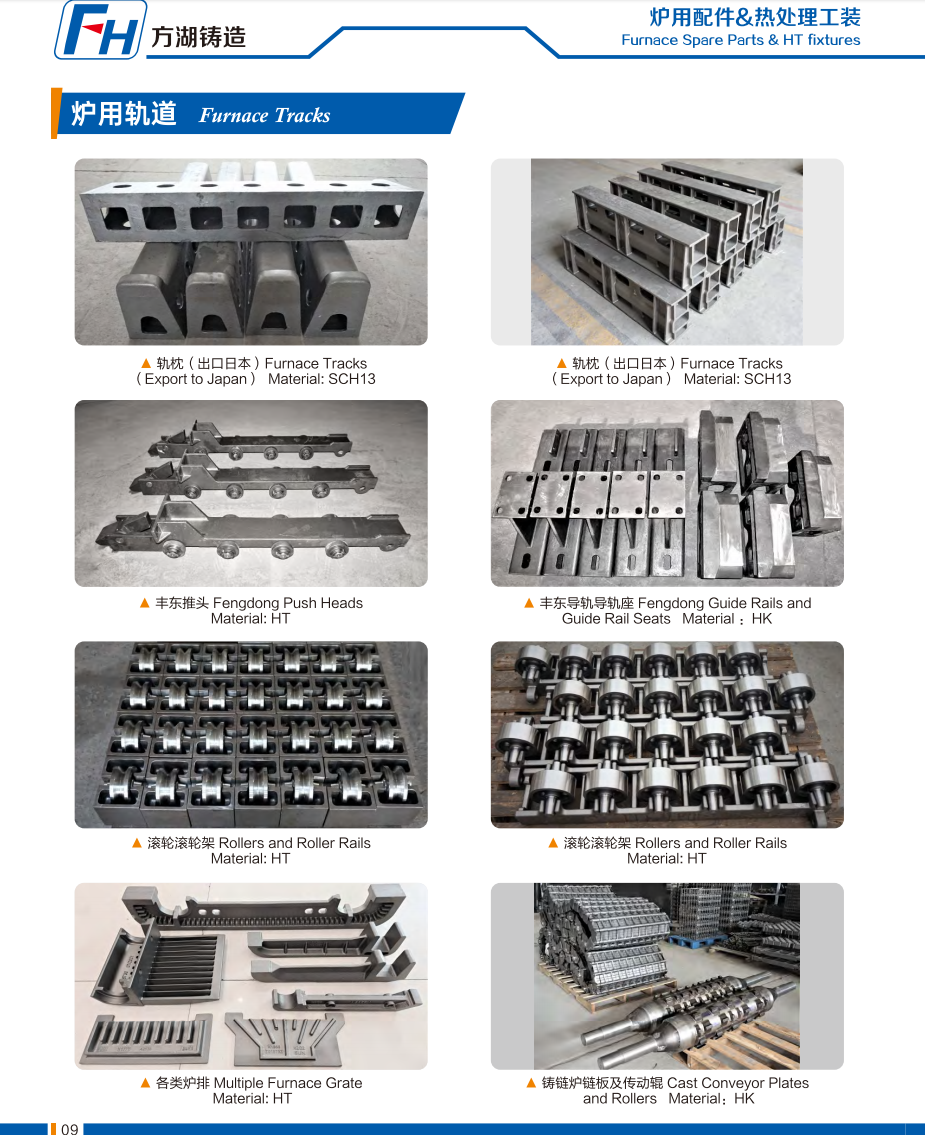

Originálne fotografie zariadení na tepelné spracovanie FH®

Proces objednávania

1. Poskytnite:

• Typ pece a mechanizmus pohonu (reťazové koleso, hydraulické, skrutkové)
• Požadovaná prítlačná sila (alebo počet zásobníkov na zaťaženie zásobníka)
• Prevádzková teplota (vnútri pece vs. chladiaca zóna)
• Rozmery podnosu/koša a tlačné rozhranie
• Požadovaný rozstup a dĺžka reťaze
• Rozstup nadstavcov (vzdialenosť medzi tlačnými hlavami)

2. FH® navrhuje:

• Odporúčaný materiál pre tlačnú hlavu a reťaz
• Dizajn tlačnej hlavy (tvar, oterová podložka, vedenie)
• Špecifikácia reťaze (rozteč, nástavce, tepelné spracovanie)
• CAD výkres na schválenie
• Cena a dodacia lehota

3. Výroba: 15-25 pracovných dní

4. Dodávka zahŕňa:

• Certifikáty o skúške materiálu
• Správa o rozmerovej kontrole
• Montážny výkres a návod na inštaláciu

FAQ:

Q1: Aká je typická životnosť zostavy tlačnej hlavy a reťaze?
A: Pri správnom mazaní a zarovnaní: tlačná hlava – 2–5 rokov v závislosti od teploty a tlačnej sily; reťaz – 3–7 rokov pre materiály pece. Pravidelná kontrola opotrebovania, predĺženia alebo ohnutia sa odporúča každých 6–12 mesiacov.

Q2: Aký materiál odporúčate pre tlačnú hlavu nauhličovacej pece s teplotou 950 °C?
Odpoveď: Pre 950°C nauhličovaciu atmosféru odporúčame 1,4849 pre tlačnú hlavu – vynikajúca pevnosť pri tečení a odolnosť voči nauhličovaniu. Pre reťaz vo vnútri pece tiež použite 1,4849 alebo 310S. Pre reťaz v chladnom spätnom potrubí postačuje tepelne upravená legovaná oceľ.

Otázka 3: Môžete porovnať existujúcu tlačnú hlavu, ktorá už nie je k dispozícii?
Odpoveď: Áno – k dispozícii je reverzné inžinierstvo. Pošlite nám svoju opotrebovanú tlačnú hlavu alebo nákresy. Zmeriame, odporučíme upgrade materiálu, ak je to výhodné, a vyrobíme priamu náhradu.

Q4: Ako zistím, kedy je potrebné reťaz vymeniť?
A: Zmerajte predĺženie reťaze. Vymeňte, keď predĺženie presiahne 2–3 % pôvodnej dĺžky. Skontrolujte tiež, či nie sú opotrebované čapy, prasknuté bočné dosky alebo zaseknuté články. FH® ponúka náhradné reťaze s rovnakým rozstupom uchytenia.

Q5: Aká je vaša záruka?
Odpoveď: 12 mesiacov na výrobné chyby (trhliny vo zvaroch, chyby materiálu, chyby opracovania). Normálne opotrebovanie, predĺženie reťaze a tepelná únava nie sú zahrnuté – ale FH® odporučí tie správne materiály pre vaše špecifické podmienky, aby sa maximalizovala životnosť.
