FH® Nosná podnos pre pec | Spodná podpora pre pece typu jama/studňa

Podnos pre pec FH® Well

Kľúčové výhody

• Nosnosť pre veľké zaťaženie
  Zosilnená rebrová štruktúra a strategicky umiestnené podporné nožičky rovnomerne rozložia váhu – podopierajú vysoké stohy dielov alebo viaceré koše bez prehýbania stredu.
• Materiál s vysokou pevnosťou v tečení
  Žiaruvzdorné zliatiny 1.4849, 310S alebo 1.4828 si zachovávajú rozmerovú stálosť pri 850–1050 °C – žiadna progresívna deformácia počas stoviek cyklov.
• Optimalizovaná cirkulácia plynu
  Zvýšené nožičky vytvárajú medzeru medzi podnosom a dnom pece – umožňujú horúcim plynom alebo atmosfére prúdiť pod najnižšou vrstvou pre rovnomerný ohrev.
• Anti-Carburization / Anti-Nitriding
  Zliatiny s vysokým obsahom kremíka (1,4849 / 1,4828) odolávajú prieniku uhlíka a dusíka – predlžujú životnosť v agresívnom prostredí.
• Vlastný tvar a veľkosť
  Kruhové alebo obdĺžnikové – presne prispôsobené vnútornému priemeru alebo rozmerom vašej pece. Segmentované možnosti pre veľké priemery.



Technické špecifikácie

Prečo si vybrať spodné podnosy pre studne typu FH®?
1. Základ celého vášho nákladu
Základňa podopiera všetko, čo je nad ňou. Ak sa prehne, praskne alebo zlyhá, celá šarža je ohrozená – časti sa môžu prevrátiť, košíky sa môžu zaviazať a zahrievanie bude nerovnomerné. Základné vaničky FH® sú navrhnuté špeciálne pre túto kritickú úlohu.

2. Sprievodca výberom materiálu

3. Dizajnové prvky, na ktorých záleží

4. Anti-Carburization = dlhšia životnosť

• V nauhličovacích peciach uhlík preniká a krehne bežné podnosy. FH® používa:
• Zliatiny s vysokým obsahom kremíka (1.4828, 1.4849) – kremík tvorí bariéru proti difúzii uhlíka
• Predoxidačná úprava – vytvára stabilnú vrstvu Cr₂O₃ / SiO₂
• Hladký povrch – znižuje priľnavosť uhlíka a usadzovanie sadzí

Aplikácie

• Studničné / jamkové karburizačné pece
• Žíhacie pece studničného typu
• Kvalitné temperovacie pece (stredne vysoká teplota)
• Plynové nitridačné pece typu studne (s 310S alebo 1,4849)
• Časti: veľké ozubené kolesá, hriadele, krúžky, matrice, nástroje, dlhé rúry, ťažké odliatky

Tabuľka tried materiálov:

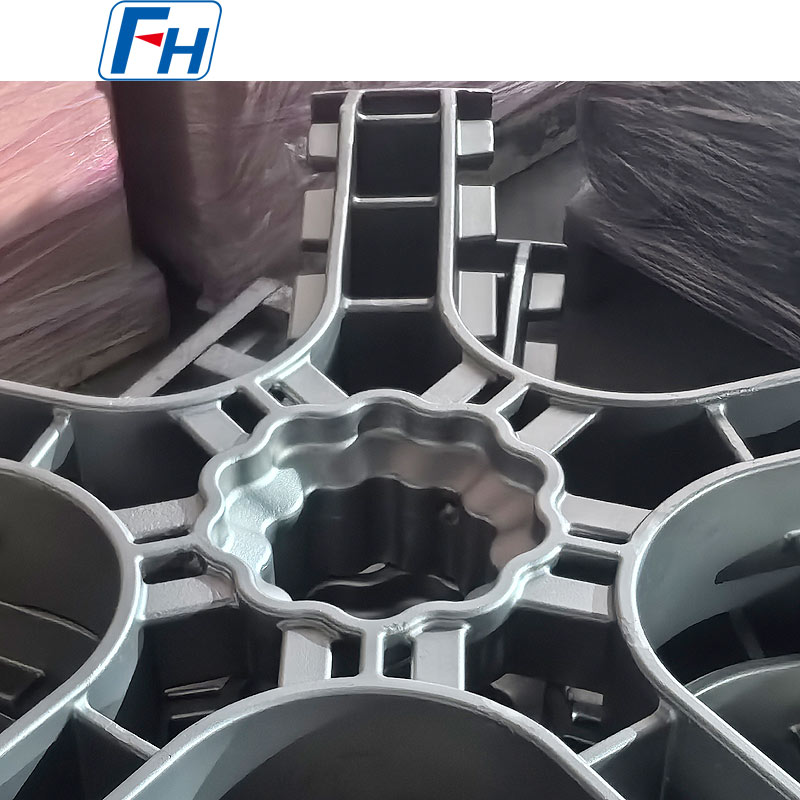

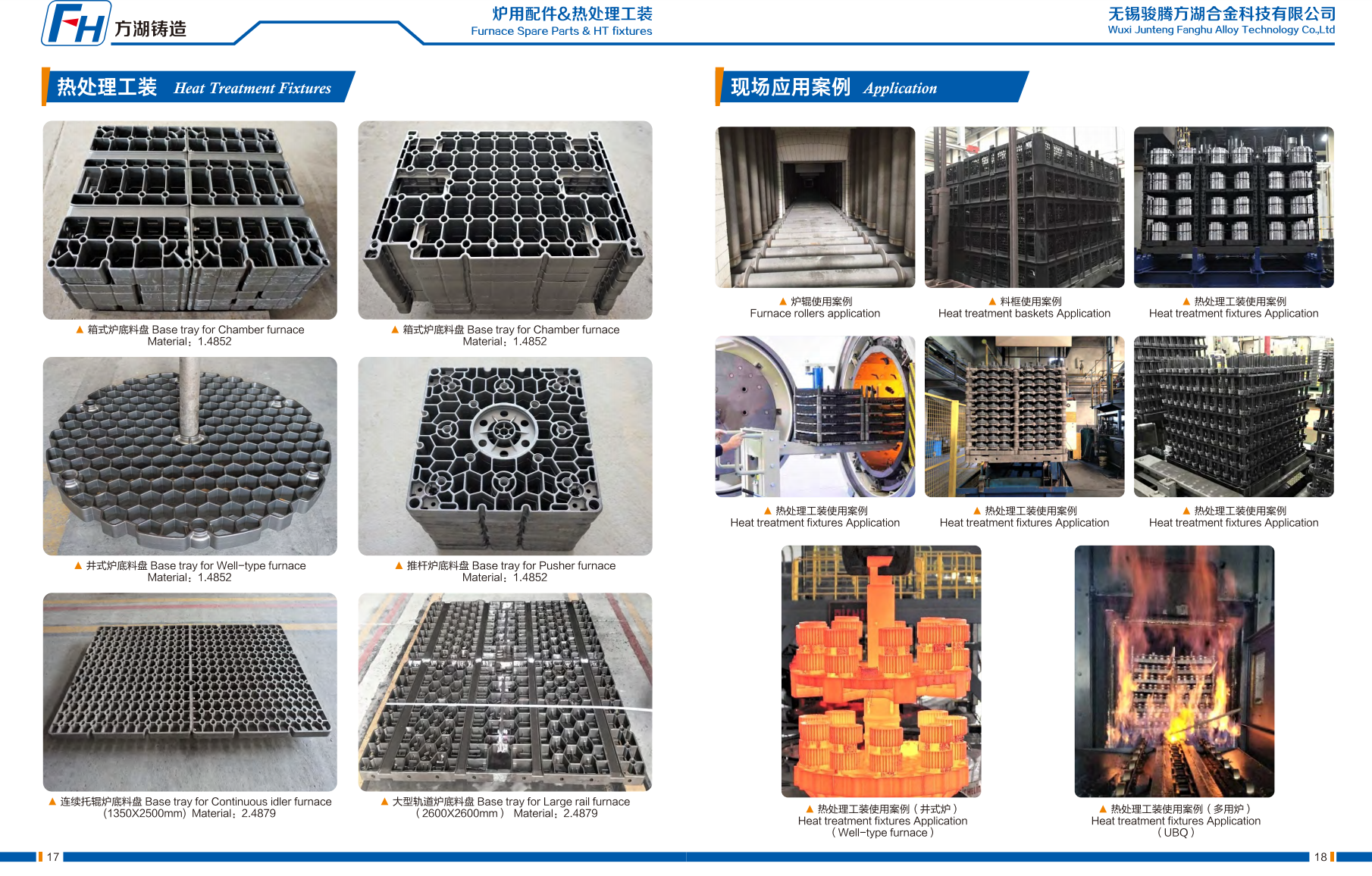

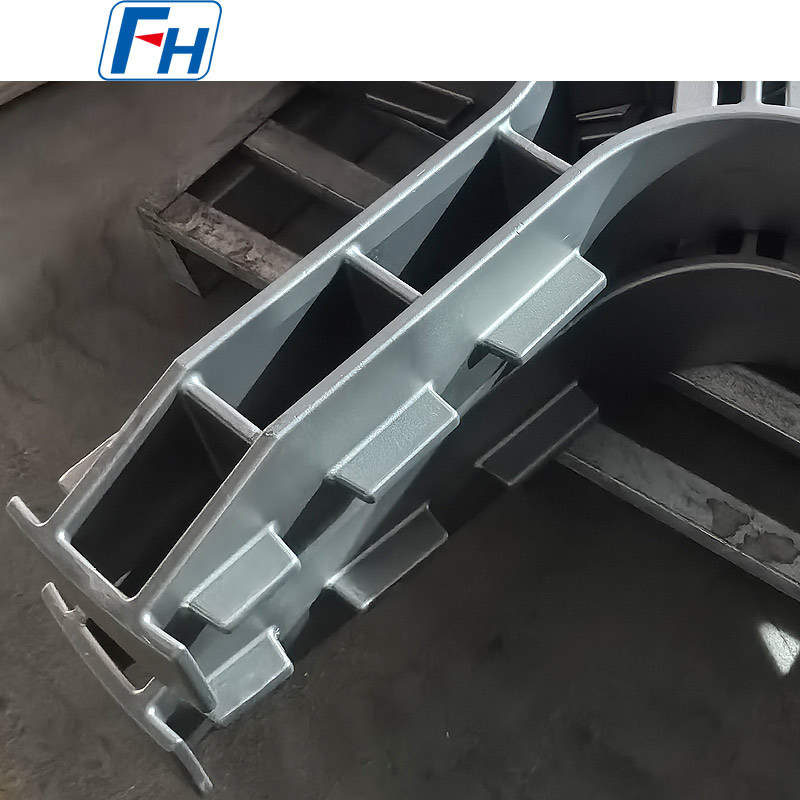

Originálne fotografie základných podnosov na tepelné spracovanie FH®

Proces objednávania

• Uveďte vnútorný priemer pece (alebo dĺžku × šírka) a hĺbku
• Zdieľajte maximálnu hmotnosť nákladu a prevádzkovú teplotu
• Špecifikujte atmosféru (vzduch, nauhličovanie, endoplyn, dusík, amoniak)
• FH® navrhuje triedu materiálu, mriežkový vzor, výšku chodidla a rozloženie rebier
• Výroba: 10-20 pracovných dní
• Dodávka obsahuje: MTC, správu o kontrole rovinnosti, návod na inštaláciu

FAQ:

Otázka 1: Prečo potrebujem špeciálnu základnú podnos pre moju pec typu dobre? Nemôžem použiť obyčajný kôš na podlahu pece?
Odpoveď: Umiestnenie košov priamo na podlahu pece blokuje cirkuláciu plynu pod spodnou vrstvou, čo spôsobuje nerovnomerné zahrievanie. Taktiež sústreďuje všetku váhu na malú kontaktnú plochu. Základné podnosy FH® sú vybavené zvýšenými nožičkami pre prietok plynu a zosilnenými rebrami na rovnomerné rozloženie ťažkých nákladov – zabraňujú tak nerovnomernému ohrevu a predčasnému zlyhaniu podnosu.

Otázka 2: Aký materiál odporúčate pre dobre nauhličovaciu pec pri 930 °C s celkovým zaťažením 1200 kg?
Odpoveď: 1,4849 je naše odporúčanie. Ponúka najlepšiu pevnosť pri tečení a ochranu proti nauhličeniu pre veľké zaťaženie pri 930 °C. Predpokladaná životnosť: 400–600 cyklov. 310S by bolo hraničné pri tomto zaťažení a teplote – očakávajte pokles po 150–200 cykloch. Môžeme poskytnúť analýzu nákladov životného cyklu, ktorá vám pomôže rozhodnúť sa.

Otázka 3: Ako môžem vyčistiť a udržiavať základný zásobník?
Odpoveď: Každých 100 – 150 cyklov vyberte podnos počas plánovaného odstavenia a jemne ho otryskajte guľôčkami (sklenené guľôčky, ≤ 0,3 MPa), aby ste odstránili uhlíkové sadze a uvoľnený vodný kameň. Skontrolujte rovinnosť na rovnom povrchu. Ak priehyb presahuje 5 mm nad 1000 mm, zvážte výmenu alebo opravu. Neklepajte ani nevyrovnávajte teplom – vytvárate namáhané body, ktoré vedú k praskaniu.

Q4: Moja studňová pec má priemer 1400 mm. Môžete vyrobiť základný podnos z jedného kusu?
Odpoveď: Pre priemery nad 1000 mm zvyčajne odporúčame segmentované konštrukcie (3–4 do seba zapadajúce kusy). Segmenty sa ľahšie inštalujú cez horný otvor bez vstupu do pece. Zvládajú aj tepelnú rozťažnosť lepšie ako jeden veľký kus. Áno, môžeme vyrobiť aj z jedného kusu, ak vaša pec umožňuje bočný alebo spodný prístup – potvrďte spôsob prístupu.

Q5: Môže byť táto základná podnos použitá v plynovej nitridačnej peci typu studne?
A: Áno. Pre plynovú nitridáciu (500–580 °C) odporúčame 310S alebo 1,4849. Obe odolávajú nitridačnému skrehnutiu lepšie ako nižšie triedy. Uvedomte si, že na všetkých nerezových podnosoch sa časom vytvorí povrchová nitridová vrstva – odporúča sa pravidelné čistenie každých 50–80 cyklov. Pre iónovú (plazmovú) nitridáciu odporúčame hladké povrchy a zaoblené hrany, aby sa znížilo iskrenie.

Q6: Aká je vaša záruka a poskytujete materiálové certifikáty?
Odpoveď: 12 mesiacov na výrobné chyby (trhliny vo zvaroch, chyby odliatku, chyby materiálu). Normálne dotvarovanie, nauhličovanie/nitridácia povrchu a postupné ochabovanie sa považujú za bežné opotrebovanie – nie sú pokryté. Každá základná tácka sa dodáva s certifikátom o skúške materiálu (MTC) pre úplnú sledovateľnosť. Správy o kontrole zvarov sú k dispozícii na vyžiadanie.
