FH® je značka Wuxi Junteng Fanghu Alloy Technology Co., Ltd. , je profesionálny výrobca prípravkov na tepelné spracovanie a tepelne odolných zliatinových komponentov pre priemyselné pece.

I. Sústavné zariadenia pre pece

Zariadenia na tepelné spracovanie kontinuálnych pecí sú špecializované nosné a dopravné zariadenia určené pre výrobné linky kontinuálneho tepelného spracovania, ako sú sieťové pásové pece, liate článkové pásové pece, valcové nístejové pece, posunovacie pece a rotačné nístejové pece. Ich definujúcou charakteristikou je, že sa integrujú s pecou, ​​pohybujú sa kontinuálne alebo postupne počas výroby, čo umožňuje úplnú automatizáciu procesu tepelného spracovania.

Na rozdiel od vsádzkových pecí tepelné spracovanie upínacie zariadenia (napr. pre viacúčelové pece), upínacie zariadenia kontinuálnej pece slúžia ako "dopravný pás" a "mobilná pracovná stanica". Ich dizajn musí byť dokonale prispôsobený typu pece, spôsobu ohrevu/chladenia a pohonu.

II. Hlavné typy kontinuálnych pecí a ich zodpovedajúce príslušenstvo
1. Sieťové pásové pece
01. Integrovaný upínací dopravník: Sieťový pás sám o sebe je hlavným upínadlom.

02. Materiál: Typicky tkaný alebo lisovaný z vysoko pevného, žiaruvzdorného oceľového drôtu ako AISI 314, 330.

03. Kľúčové body dizajnu:

• Priepustnosť: Veľkosť ôk musí zabezpečiť prúdenie atmosféry a penetráciu kalenia a zároveň zabrániť prepadnutiu malých častí.
• Anti-Sag a Anti-Tracking: Musí zostať ploché pri vysokoteplotnom zaťažení, s dizajnom hrán, aby sa zabránilo nesprávnemu vyrovnaniu.
• Flexibilita a pevnosť: Musí sa ohýbať cez hnacie kolesá a zároveň podopierať bremená v peci.

04. Aplikácie: Veľkoobjemové kalenie, nauhličovanie, temperovanie malých štandardných dielov, súčiastok ložísk, spojovacích prvkov atď.

2. Liate Link pásové pece
01. Upevnenie: Skladá sa z nespočetného množstva žiaruvzdorných oceľových liatych článkov zapojených do série, ktoré tvoria pevnú „húsenkovú dráhu“.

02. Vlastnosti: Extrémne vysoká nosnosť, oveľa väčšia ako sieťované pásy. Vhodné pre ťažšie diely, ako sú automobilové komponenty, ojnice, náradie.

03. Kľúčové body dizajnu: Link design must ensure flexible connection, good ventilation, and high strength. A heavy-duty option alongside pusher furnaces.

3. Tlačné pece

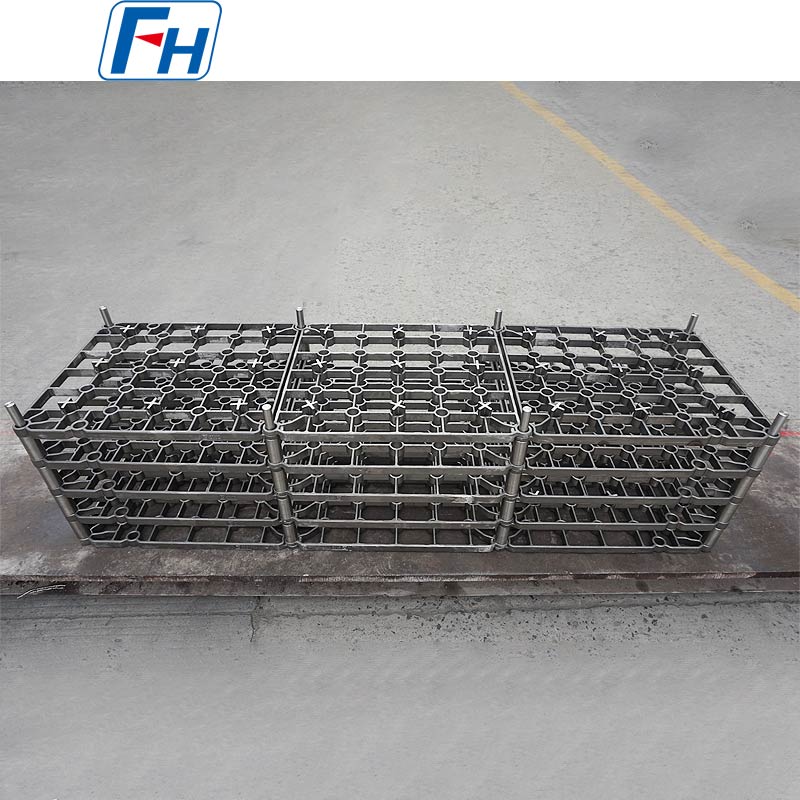

01. Systém upevnenia: Presný systém pozostávajúci z podnosov (alebo člnov) a koľajníc.

02. Podnosy: Prenášajte obrobky, posúvané vpred krok za krokom na koľajniciach pomocou hydraulických alebo mechanických posúvačov.

03. Koľajnice: Podopierajte podnosy a usmerňujte ich pohyb vo vnútri pece.

04. Jadro dizajnu - "Tray/Rail System":

• Materiály: Podnosy bežne používajú AISI 330, 310; koľajnice používajú RA330, RA253MA, alebo odstredivo liate rúrky.
• Dizajn trecích párov: Toto je kritické! Styčné plochy medzi nohami podnosu a koľajničkami musia byť odolné proti opotrebovaniu a zadieraniu. Na zníženie trenia sa často používajú rôzne páry materiálov (napr. zliatina vyššej kvality pre nohy podnosov), špeciálne nátery alebo konštrukcie s valčekmi/posuvníkmi.
• Stabilita: Pomer dĺžky a šírky podnosu musí byť primeraný, aby sa zabránilo „zaseknutiu“ alebo „prevráteniu“ počas tlačenia.

05. Použitie: Nauhličovanie, kalenie, žíhanie vysokohodnotných, veľkoobjemových produktov, ako sú ozubené kolesá, ložiskové krúžky, veľké výkovky.

4. Valcové kozubové pece
01. Upínadlo: Obrobky sú zvyčajne umiestnené priamo na rotujúcich valcoch alebo na klzných doskách poháňaných valcami.

02. Valce: Samy o sebe sú otočné hriadele vyrobené zo žiaruvzdornej ocele, slúžiace ako dopravný mechanizmus.

03. Protišmykové dosky: Používajú sa na ochranu valčekov alebo prenášanie špeciálnych obrobkov.

04. Výhody: Obrobok je vo vzťahu k "upínaciemu prípravku" stacionárny bez trenia. Ideálne pre diely vyžadujúce vysokú povrchovú úpravu alebo náchylné na poškriabanie (napr. plechy z nehrdzavejúcej ocele, plechy zo silikónovej ocele, presné diely).

05. Kľúčové body dizajnu: Rovnosť valcov, synchronizácia a odolnosť voči ohybu pri vysokých teplotách sú kľúčové.

5. Rotačné kozubové pece
01. Upevnenie: Samotné ohnisko pece je veľká otočná plošina. Obrobky sa zvyčajne umiestňujú priamo na ohnisko alebo používajú jednoduché polohovacie bloky/podpery.

02. Výhody: Veľmi flexibilné na spracovanie veľkých jednotlivých kusov alebo zmiešaných dávok s rôznymi procesnými cyklami.

03. Kľúčové body dizajnu: Hearth sealing is critical. Fixture design is relatively simple but must consider positioning stability under hearth thermal distortion.

III. Zhrnutie

Kontinuálne pece sú plynulým základom procesu. Už to nie sú statické pomocné nástroje, ale integrované stelesnenie dynamiky výrobnej linky, termodynamiky a materiálovej vedy. Ich návrh musí začať z hľadiska „kompatibility systému“, komplexne zohľadňujúc:

• Typ pece určuje základný tvar armatúry (sieťový pás, podnos, valček).
• Proces určuje materiál a štruktúru svietidla (teplota, atmosféra, spôsob chladenia).
• Objem výroby určuje nosnosť a požiadavky na životnosť prípravku.

FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) je profesionálny výrobca tepelné spracovanie fixtures .
