Sálavá trubica Cr25Ni35 v tvare U – Ø124 × Ø108 × 1597 mm

Vlastná zostava tepelne odolnej sálavej trubice pre priemyselné pece | Zliatina FH®
Zliatina FH® vyrába sálavé trubice Cr25Ni35 v tvare U pre priemyselné pece, pece na tepelné spracovanie a iné vysokoteplotné vykurovacie systémy.

Táto prispôsobená sálavá trubica typu U je vyrobená zo zliatiny Cr25Ni35 s vysokým obsahom chrómu, žiaruvzdornej zliatiny s vysokým obsahom niklu, so špecifikáciou trubice Ø124 × Ø108 × 1597 mm.

Kompletná zostava môže byť dodaná s izolačnými blokmi, montážnymi základovými doskami a prispôsobenými inštalačnými komponentmi, vďaka čomu je vhodná pre novú konštrukciu pece, ako aj výmenu existujúcich zostáv sálavých rúr.

Špecifikácie produktu

Rozmery sálavej trubice v tvare U
Hlavná špecifikácia trubice pre tento produkt je:
Ø124 × Ø108 × 1597 mm
Typické rozmery, ktoré je možné prispôsobiť, zahŕňajú:

• OD – Vonkajší priemer rúry

• ID – Vnútorný priemer rúry

• L - Dĺžka trubice

• C – Stredová vzdialenosť

• H - Celková výška

• R – Polomer ohybu U

• Rozmery montážnej dosky

• Polohy montážnych otvorov

• Rozmery izolačného bloku

• Rozmery pripojenia


Všetky konštrukčné rozmery je možné vyrobiť podľa technického výkresu zákazníka, dispozície pece alebo existujúcej vzorky.

Tepelne odolná zliatina Cr25Ni35
Cr25Ni35 je žiaruvzdorná zliatina s vysokým obsahom chrómu a niklu vhodná pre komponenty priemyselných pecí vystavené dlhodobému vysokoteplotnému prevádzke.

Pre aplikácie sálavých trubíc patria medzi jeho hlavné výhody:

• Dobrá odolnosť proti oxidácii pri vysokej teplote

• Dobrá štrukturálna stabilita pri zvýšených teplotách

• Vhodná pevnosť pre obsluhu pece

• Odolnosť voči opakovaným cyklom zahrievania a chladenia

• Vhodné pre náročné priemyselné vykurovacie prostredia


Skutočná životnosť sálavej trubice závisí nielen od triedy zliatiny, ale aj od:

• Prevádzková teplota

• Atmosféra pece

• Podmienky horáka

• Frekvencia tepelných cyklov

• Rozmery trubice

• Kvalita zvárania
  Prax prevádzky pece

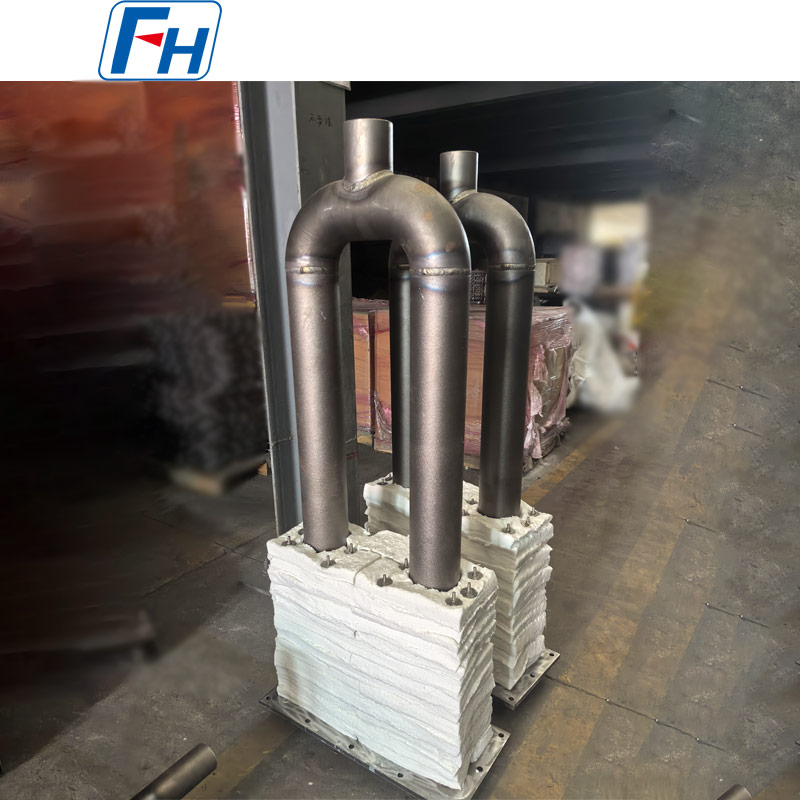

Sálavá vykurovacia štruktúra typu U
Sálavá trubica v tvare U pozostáva z dvoch rovnobežných rovných trubicových častí spojených spätným oblúkom.
V porovnaní s jednoduchou priamou trubicou poskytuje tento dizajn dlhšiu dráhu sálavého vykurovania pri zachovaní relatívne kompaktných rozmerov inštalácie.

Medzi hlavné výhody patrí:

• Väčšia sálavá vykurovacia plocha

• Kompaktná inštalácia pece

• Stabilné nepriame vykurovanie

• Riadená atmosféra pece

• Znížený priamy kontakt plameňa s nákladom

• Flexibilné prispôsobenie na stredovú vzdialenosť


Vďaka tomu sú sálavé trubice v tvare U vhodné pre mnoho priemyselných systémov tepelného spracovania a kontinuálnych pecí.

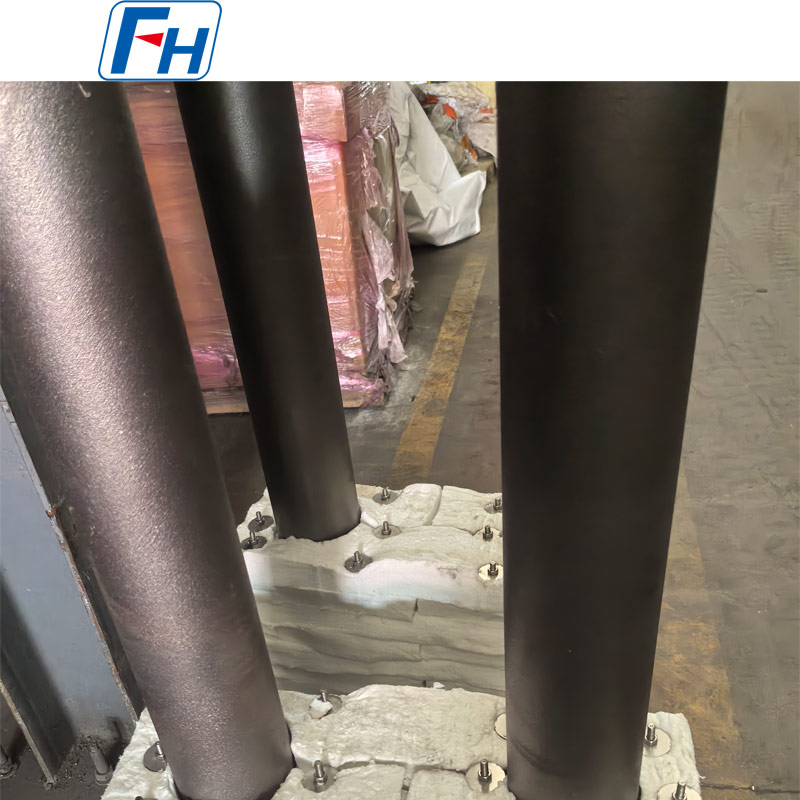

Zostava izolačného bloku a montážnej základne
Kľúčovou vlastnosťou tohto produktu je integrovaný izolačný blok a montážna základná konštrukcia.
Sálaciu trubicu je možné dodať spolu s:

• Vysokoteplotné izolačné bloky

• Kovová montážna základná doska

• Montážne otvory

• Podporné komponenty

• Prispôsobená upevňovacia štruktúra


Táto kompletná zostava pomáha zjednodušiť inštaláciu a výmenu pece.
Izoláciu a montážnu štruktúru je možné prispôsobiť podľa zákazníka otvoru pece a inštalačných rozmerov.

Navrhnuté pre nepriame vykurovanie pece
Sálavé trubice v tvare U sa bežne používajú v systémoch pecí, kde by mal spaľovací proces zostať oddelený od pracovnej komory pece.
Teplo sa prenáša cez stenu sálavej rúrky a vyžaruje smerom k náplni pece.

Toto usporiadanie vykurovania pomáha zabezpečiť:

• Rovnomernejšie rozloženie teploty

• Stabilný prenos tepla

• Riadená atmosféra pece

• Znížený priamy kontakt s plameňom

• Spoľahlivá nepretržitá prevádzka pece


Typické aplikácie
Sálavé trubice Cr25Ni35 v tvare U možno použiť v:

• Pece na tepelné spracovanie

• Žíhacie pece

• Kaliace pece

• Temperovacie pece

• Nauhličovacie pece

• Priebežné pece

• Pece s valčekovou nístejou

• Pece s ochrannou atmosférou

• Linky na spracovanie ocele

• Priemyselné vykurovacie zariadenia


Sú obzvlášť vhodné pre aplikácie vyžadujúce vlastné vysokoteplotné nepriame vykurovacie systémy.

Výrobný proces
V závislosti od výkresu a štruktúry produktu môže výroba zahŕňať:
Príprava materiálu → Výroba rúr → Výroba ohybu / kolena → Montáž → Zváranie → Výroba montážnej dosky → Montáž izolácie → Kontrola rozmerov → Finálna kontrola

Kľúčové kontroly výroby zahŕňajú:

• Presnosť priemeru trubice

• Rovnosť trubice

• Presnosť na stredovú vzdialenosť

• Geometria ohybu U

• Kvalita zvaru

• Celkové rozmery

• Zarovnanie montážnej dosky

• Uloženie izolačného bloku


Tieto faktory priamo ovplyvňujú presnosť inštalácie a dlhodobý výkon služby.

Kľúčové výhody produktu
Cr25Ni35 tepelne odolný materiál
Vhodné pre náročné prostredie priemyselných pecí.
Vlastná špecifikácia Ø124 × Ø108 × 1597 mm
Vyrobené podľa špecifických požiadaviek na inštaláciu pece.
Kompaktná konštrukcia v tvare U
Poskytuje predĺženú dráhu ohrevu bez potreby nadmerného priestoru pece.
Kompletná dodávka montáže
Sálaciu trubicu, izolačné bloky a montážnu základňu je možné dodať spolu.
Výroba založená na výkresoch
Rozmery a konštrukčné detaily je možné prispôsobiť podľa výkresov zákazníka.
Schopnosť výmeny
Existujúce sálavé trubice je možné reprodukovať podľa vzoriek, výkresov alebo nameraných rozmerov.

Kontrola kvality
V závislosti od požiadaviek projektu môže kontrola zahŕňať:

• Overenie materiálu

• Kontrola chemického zloženia

• Kontrola vonkajšieho / vnútorného priemeru

• Rozmerová kontrola

• Kontrola na stredovú vzdialenosť

• Kontrola zvaru

• Kontrola geometrie ohybu

• Kontrola montážnej dosky

• Záverečná kontrola montáže


Špeciálne požiadavky na kontrolu je možné potvrdiť pred výrobou.

Prečo si vybrať zliatinu FH®?
FH® Alloy sa špecializuje na výrobu vlastných tepelne odolných zliatinových komponentov pre priemyselné pece a zariadenia na tepelné spracovanie.

Náš sortiment žiariviek zahŕňa:

• Sálavé trubice Cr25Ni35 v tvare U

• HU Sálavé trubice v tvare U

• Sálavé trubice typu P

• Sálavé trubice typu I

• Priame sálavé trubice

• Plynové sálavé trubice

• Špeciálne tvarované sálavé trubice

• Vlastné zostavy sálavých trubíc


Vyrábame tiež pecné valce, odstredivo liate rúry, prípravky na tepelné spracovanie, podnosy, koše a iné komponenty pecí.

Vyžiadajte si cenovú ponuku
Pre presnú cenovú ponuku nám pošlite:

• Technický výkres

• Stupeň materiálu

• Vonkajší priemer

• Vnútorný priemer alebo hrúbka steny

• Celková dĺžka

• Stredová vzdialenosť

• Polomer ohybu U

• Rozmery montážnej dosky

• Prevádzková teplota

• Atmosféra pece

• Požadované množstvo


Pošlite svoj výkres alebo existujúce špecifikácie sálavej trubice do FH® Alloy na technickú kontrolu a cenovú ponuku.

FAQ
Q1: Môžete vyrobiť sálavé trubice Cr25Ni35 v tvare U podľa nášho výkresu?
áno. FH® Alloy podporuje plne prispôsobenú výrobu na základe zákazníckych výkresov, rozmerov pece a existujúcich vzoriek.

Q2: Je možné zmeniť rozmery Ø124 × Ø108 × 1597 mm?
áno. Priemer trubice, dĺžka, stredová vzdialenosť, polomer ohybu a celkové rozmery môžu byť prispôsobené.

Q3: Môžete dodať izolačné bloky a montážnu dosku spolu?
áno. Sálavá trubica v tvare U môže byť dodaná ako kompletná zostava s izolačnými blokmi, montážnymi doskami a súvisiacimi inštalačnými komponentmi.

Q4: Môže byť tento produkt použitý ako náhradná žiarivá trubica?
áno. Existujúce sálavé trubice vieme reprodukovať podľa výkresov, vzoriek, fotografií alebo nameraných rozmerov.

Q5: Môže sa použiť iná zliatina namiesto Cr25Ni35?
áno. Materiál je možné zvoliť podľa aktuálnej prevádzkovej teploty, atmosféry pece, podmienok horáka a predpokladanej životnosti.

Q6: Aké informácie sú potrebné pre cenovú ponuku?
Uprednostňuje sa technický výkres. Uveďte tiež materiál, rozmery, prevádzkovú teplotu, atmosféru pece a množstvo. $ $
