Vlastná sálavá trubica typu P pre priemyselné pece

Zostava sálavých trubíc z tepelne odolnej zliatiny | Vlastná montážna doska a pripojenia | Zliatina FH®
Zliatina FH® vyrába na zákazku sálavé trubice typu P pre priemyselné pece a zariadenia na tepelné spracovanie, pričom poskytuje kompletné zostavy sálavých trubíc podľa zákazníckych výkresov, rozmerov pecí, prevádzkovej teploty, atmosféry a požiadaviek na systém horákov.

Konfigurácia v tvare písmena P kombinuje dlhé priame sálavé úseky so spätnými ohybmi, čím sa vytvára predĺžená dráha ohrevu v relatívne kompaktnom priestore pece.

Tento typ sálavej trubice je vhodný pre priemyselné vykurovacie systémy vyžadujúce nepriame vykurovanie, regulovanú atmosféru pece, stabilnú distribúciu tepla a prispôsobenú integráciu pece.

Prehľad produktov
Sálavá trubica typu P využíva viaceré rovné časti trubice a spätné ohyby na vytvorenie súvislej vykurovacej dráhy.
V porovnaní s bežnou priamou sálavou trubicou môže štruktúra typu P poskytnúť dlhší sálavý povrch pri zachovaní kompaktného usporiadania inštalácie.
Zobrazený produkt je možné vyrobiť ako kompletnú zostavu, ktorá obsahuje:

• Hlavné sekcie sálavej trubice

• Spätné zákruty

• Montážna doska

• Pripojenie na strane horáka

• Prípojka výstupu / výfuku

• Podporné komponenty

• Vlastné inštalačné rozhrania


FH® Alloy podporuje projekty nových pecí aj výrobu náhradných sálavých trubíc.

Typické špecifikácie

Rozmery sálavej trubice typu P
Každá sálavá trubica typu P môže byť vyrobená podľa usporiadania pece zákazníka.

Typické rozmerové parametre zahŕňajú:

• OD – Vonkajší priemer rúry

• WT – hrúbka steny

• L - Celková dĺžka

• C – Stredová vzdialenosť

• R – Polomer spätného ohybu

• W – Celková šírka

• Montážna doska dimensions

• Priemer spojovacej rúrky

• Dĺžka pripojenia

• Rozmery montážneho otvoru

• Rozmery rozhrania horáka


Odkaz na výkres

• OD = vonkajší priemer

• WT = hrúbka steny

• L = celková dĺžka

• C = Stredová vzdialenosť

• R = Polomer ohybu


Všetky rozmery je možné prispôsobiť podľa výkresov zákazníka, vzoriek alebo existujúcich rozmerov pece.

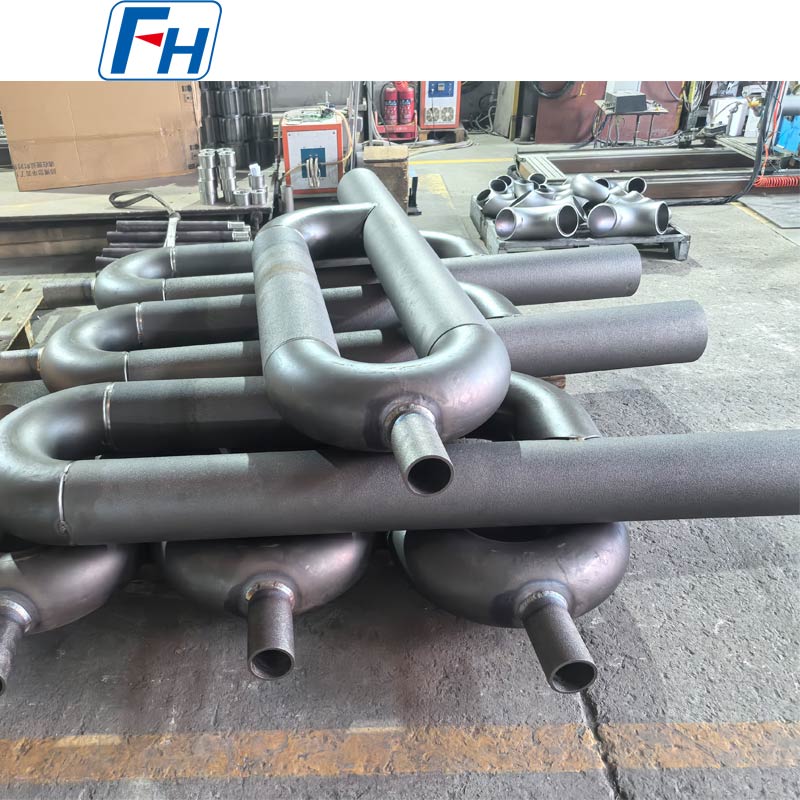

Viacpriechodová štruktúra v tvare písmena P
Hlavným rozdielom medzi sálavou trubicou typu P a bežnou priamou sálavou trubicou je geometria spätného toku.
Viacero priamych sekcií je spojených zakrivenými vratnými sekciami, ktoré tvoria dlhšiu vnútornú prietokovú cestu.
Tento dizajn môže poskytnúť:

• Väčšia sálavá vykurovacia plocha

• Dlhšia dráha ohrevu

• Kompaktné usporiadanie inštalácie

• Flexibilné usporiadanie pece

• Stabilný prenos tepla

• Prispôsobené usporiadanie horákov a výfuku


Presná geometria typu P by mala byť navrhnutá podľa skutočnej pece a nie používať jeden štandardný rozmer pre každú aplikáciu.

Tepelne odolné zliatinové materiály
Výber materiálu je rozhodujúci pre životnosť žiariviek.
FH® Alloy môže vyrábať sálavé trubice typu P s použitím rôznych materiálov odolných voči teplu, vrátane:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni tepelne odolné zliatiny

• Žiaruvzdorné zliatiny s vysokým obsahom Ni

• Vysokoteplotné zliatiny na báze niklu

• Iné zákazníkom špecifikované triedy


Pri výbere materiálu je potrebné zvážiť:

• Prevádzková teplota

• Atmosféra pece

• Podmienky horáka

• Frekvencia tepelných cyklov

• Oxidačné podmienky

• Hrúbka steny rúry

• Požadovaná životnosť


Ak nie je špecifikovaný materiál, FH® Alloy môže poskytnúť podporu pri výbere materiálu na základe skutočných prevádzkových podmienok pece.

Navrhnuté pre nepriame vykurovanie pece
Sálavé trubice typu P sa bežne používajú tam, kde plameň horáka a spaliny musia zostať oddelené od pracovnej komory pece.
Teplo sa prenáša cez stenu sálavej rúrky a vyžaruje smerom k obrobkom vo vnútri pece.
Toto usporiadanie môže pomôcť zabezpečiť:

• Riadená atmosféra pece

• Znížený priamy kontakt s plameňom

• Stabilnejšie vykurovanie

• Rovnomerné rozloženie teploty

• Spoľahlivá nepretržitá prevádzka


Vlastná montážna doska a pripojenia

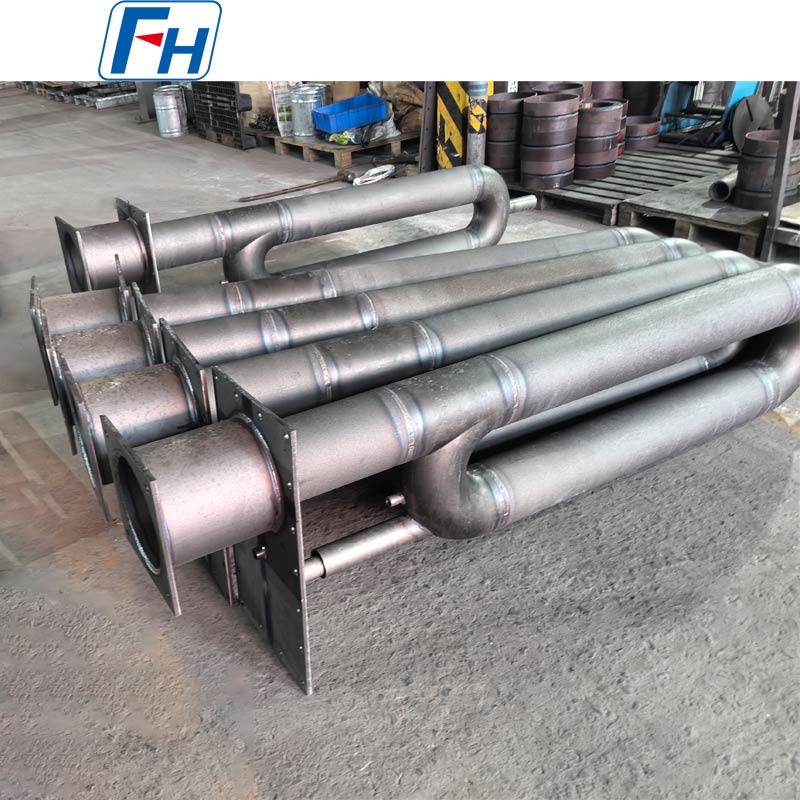

Zobrazená sálavá trubica typu P používa vlastnú montážnu dosku a štruktúru koncového pripojenia.
FH® Alloy dokáže prispôsobiť:

• Montážna doska width and height

• Hrúbka plechu

• Množstvo montážneho otvoru

• Priemer a poloha otvoru

• Pripojenie horáka

• Pripojenie výfuku

• Priemer spojovacej rúrky

• Nosná konštrukcia

• Orientácia inštalácie


To umožňuje, aby sa kompletná zostava zhodovala s existujúcim rozhraním pece zákazníka.

Typické aplikácie
Sálavé trubice typu P sa široko používajú v:

• Pece na tepelné spracovanie

• Žíhacie pece

• Kaliace pece

• Temperovacie pece

• Nauhličovacie pece

• Priebežné pece

• Pece s valčekovou nístejou

• Pece s ochrannou atmosférou

• Linky na spracovanie ocele

• Priemyselné vykurovacie systémy


Sú obzvlášť vhodné pre aplikácie vyžadujúce dlhú dráhu sálavého ohrevu v obmedzenom priestore pece.

Výrobný proces
V závislosti od dizajnu môže výroba zahŕňať:
Príprava materiálu → Výroba rúr → Príprava rovného profilu → Výroba spätného ohybu → Montáž → Zváranie → Výroba montážnej dosky → Obrábanie → Kontrola rozmerov → Čistenie povrchu → Finálna kontrola

Kľúčové výrobné kontroly zahŕňajú:

• Rovnosť trubice

• Konzistencia hrúbky steny

• Geometria ohybu

• Stredová vzdialenosť

• Kvalita zvaru

• Zarovnanie pripojenia

• Montážna doska accuracy

• Celková rozmerová tolerancia


Pri zložitých štruktúrach typu P je obzvlášť dôležité udržiavať správne zarovnanie medzi viacerými časťami rúrok.

Kľúčové výhody
Predĺžená vykurovacia dráha
Štruktúra v tvare písmena P poskytuje dlhšiu dráhu žiarenia ako jednoduchá rovná trubica.
Kompaktné usporiadanie pece
V rámci obmedzenej oblasti inštalácie pece je možné usporiadať viacero rúrových sekcií.
Vlastné tepelne odolné materiály
Materiál je možné zvoliť podľa teploty pece a atmosféry.
Kompletná montážna výroba
Rúrkové úseky, ohyby, montážne dosky a spojovacie konštrukcie môžu byť dodané ako jedna zostava.
Výroba založená na výkresoch
Vhodné pre vysoko prispôsobené projekty priemyselných pecí.
Náhradná výroba
Existujúce sálavé trubice typu P je možné reprodukovať z výkresov, vzoriek, fotografií alebo rozmerových meraní.

Kontrola kvality
V závislosti od požiadaviek zákazníka môže kontrola zahŕňať:

• Overenie materiálu

• Analýza chemického zloženia

• Rozmerová kontrola

• Meranie hrúbky steny

• Kontrola rozmerov ohybu

• Stredová vzdialenosť inspection

• Kontrola zvaru

• Montážna doska inspection

• Kontrola rozmerov pripojenia

• Záverečná kontrola montáže


Špeciálne požiadavky na kontrolu je možné dohodnúť pred výrobou.

Prečo si vybrať zliatinu FH®?
FH® Alloy sa špecializuje na zákazkové žiaruvzdorné zliatinové komponenty pre priemyselné pece a zariadenia na tepelné spracovanie.
Náš sortiment žiariviek zahŕňa:

• Sálavé trubice typu P

• Sálavé trubice v tvare U

• Sálavé trubice typu I

• Priame sálavé trubice

• Plynové sálavé trubice

• Špeciálne tvarované sálavé trubice

• Vlastné zostavy sálavých trubíc


Vyrábame tiež:

• Pecové valčeky

• Odstredivé liate rúrky

• Zariadenia na tepelné spracovanie

• Podnosy pre pece

• Koše pece

• Vlastné tepelne odolné komponenty pece


FH® Alloy podporuje výrobu OEM, výrobu na základe výkresov, projekty výmeny a prispôsobený výber zliatin pre medzinárodných zákazníkov.

Vyžiadajte si cenovú ponuku
Pre presnú cenovú ponuku pre vašu žiarivú trubicu typu P uveďte:

1. Technický výkres alebo náčrt

2. Vonkajší priemer rúry

3. Hrúbka steny

4. Celkové rozmery

5. Stredová vzdialenosť

6. Rozmery spätného ohybu

7. Stupeň materiálu

8. Montážna doska dimensions
9. Podrobnosti pripojenia horáka / výfuku

10. Prevádzková teplota

11. Atmosféra pece

12. Požadované množstvo


Pošlite svoj výkres alebo existujúce špecifikácie sálavej trubice do FH® Alloy na technickú kontrolu a cenovú ponuku.

FAQ
Q1: Môžete vyrábať sálavé trubice typu P podľa nášho výkresu?
áno. FH® Alloy sa špecializuje na zákazkovú výrobu na základe zákazníckych výkresov, vzoriek a rozmerov pece.

Q2: Aký je rozdiel medzi sálavými trubicami typu P a typu U?
Sálavá trubica typu U sa bežne skladá z dvoch hlavných paralelných ramien spojených jedným spätným oblúkom. Sálavá trubica typu P využíva zložitejšie usporiadanie spätného toku s viacerými sekciami, čo umožňuje dlhšiu dráhu ohrevu v peci.

Q3: Môže byť montážna doska prispôsobená?
áno. Rozmery dosky, hrúbka, montážne otvory, spojovacie otvory a montážne polohy môžu byť vyrobené podľa výkresu pece.

Q4: Aké materiály je možné použiť?
Dostupné možnosti zahŕňajú 1.4848, 1.4849, 1.4852, 2.4879, zliatiny s vysokým obsahom Cr/vysokým obsahom Ni, zliatiny na báze niklu a ďalšie tepelne odolné akosti špecifikované zákazníkom.

Q5: Môžete vyrobiť náhradné sálavé trubice typu P?
áno. Existujúce produkty je možné reprodukovať pomocou výkresov, vzoriek, fotografií alebo nameraných rozmerov.

Q6: Môžete dodať kompletnú zostavu sálavej trubice?
áno. FH® Alloy dokáže vyrobiť časti rúr, spätné ohyby, montážne dosky, spoje a súvisiace konštrukčné komponenty ako kompletnú zostavu.
