HU sálavá trubica v tvare U – Ø152,4 × Ø142,8 × 2154,24 mm

Vlastná zostava sálavých rúr s veľkým priemerom pre priemyselné pece | Zliatina FH®
Zliatina FH® vyrába sálavé trubice v tvare U HU pre priemyselné pece, pece na tepelné spracovanie a vysokoteplotné nepriame vykurovacie systémy.

Táto prispôsobená sálavá trubica je vyrobená z HU žiaruvzdornej zliatiny so špecifikáciou trubice Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Štruktúra v tvare písmena U s veľkým priemerom poskytuje rozšírenú sálavú vykurovaciu plochu pri zachovaní kompaktného usporiadania inštalácie pece. Produkt je možné dodať aj ako kompletnú zostavu s vysokoteplotnými izolačnými blokmi, montážnymi základnými doskami a prispôsobenými inštalačnými komponentmi.

FH® Alloy podporuje OEM výrobu podľa zákazníckych výkresov, rozmerov pece, prevádzkových podmienok a požiadaviek na výmenu.

Špecifikácie produktu

Rozmery sálavej trubice v tvare U
Hlavná špecifikácia tejto sálavej trubice je:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Vonkajší priemer: Ø152,4 mm

• ID – Vnútorný priemer: Ø142,8 mm

• Nominálna hrúbka steny: 4,8 mm

• L – Dĺžka: 2154,24 mm


Ostatné konštrukčné rozmery je možné prispôsobiť, vrátane:

• C – Stredová vzdialenosť

• H - Celková výška

• R – Polomer ohybu U

• Rovná dĺžka nohy

• Rozmery montážnej dosky

• Polohy montážnych otvorov

• Rozmery izolačného bloku

• Rozmery vstupného / výstupného pripojenia


Všetky rozmery je možné vyrobiť podľa výkresov zákazníka alebo existujúcich rozmerov pece.

HU tepelne odolná zliatina
HU je žiaruvzdorná zliatina s vysokým obsahom chrómu a niklu bežne používaná pre komponenty pracujúce v priemyselných prostrediach so zvýšenou teplotou.

Pre aplikácie sálavých trubíc poskytuje materiál HU vlastnosti ako:

• Dobrá pevnosť pri vysokých teplotách

• Dobrá odolnosť proti oxidácii

• Stabilný výkon pri dlhšom vystavení teplu

• Vhodná odolnosť voči opakovaným cyklom zahrievania a chladenia

• Dobrá štrukturálna stabilita pre aplikácie priemyselných pecí


Skutočný prevádzkový výkon sálavej trubice závisí od viac než len od kvality materiálu. Mali by sa zvážiť aj prevádzková teplota, atmosféra pece, podmienky horáka, tepelné cykly, geometria rúr a prevádzkové postupy pece.

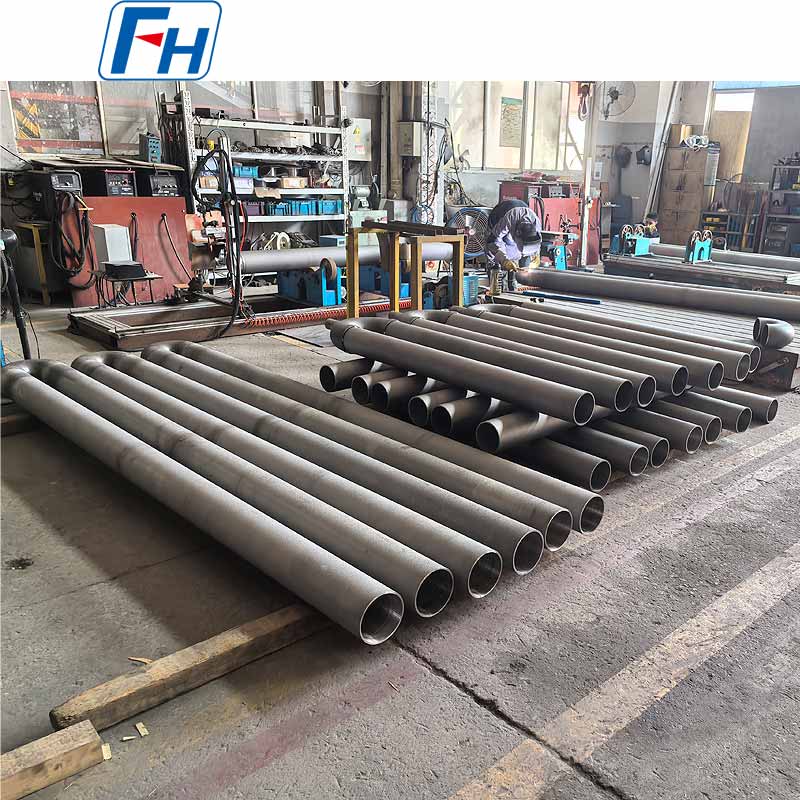

Štruktúra v tvare U s veľkým priemerom
S vonkajším priemerom Ø152,4 mm je tento produkt navrhnutý ako relatívne veľká sálavá trubica v tvare U pre systémy priemyselných pecí, ktoré vyžadujú značnú sálavú vykurovaciu plochu.
Konštrukcia sa skladá z dvoch dlhých paralelných rúrových častí spojených U-oblúkom.

Táto konfigurácia poskytuje:

• Predĺžená dráha sálavého vykurovania

• Veľká vykurovacia plocha

• Kompaktné usporiadanie pece

• Stabilné nepriame vykurovanie

• Flexibilný dizajn so stredovou vzdialenosťou

• Prispôsobivosť rôznym usporiadaniam pecí


V porovnaní s jednoduchou priamou sálavou trubicou umožňuje dizajn v tvare U dlhšiu dráhu prenosu tepla v rámci obmedzeného inštalačného priestoru.

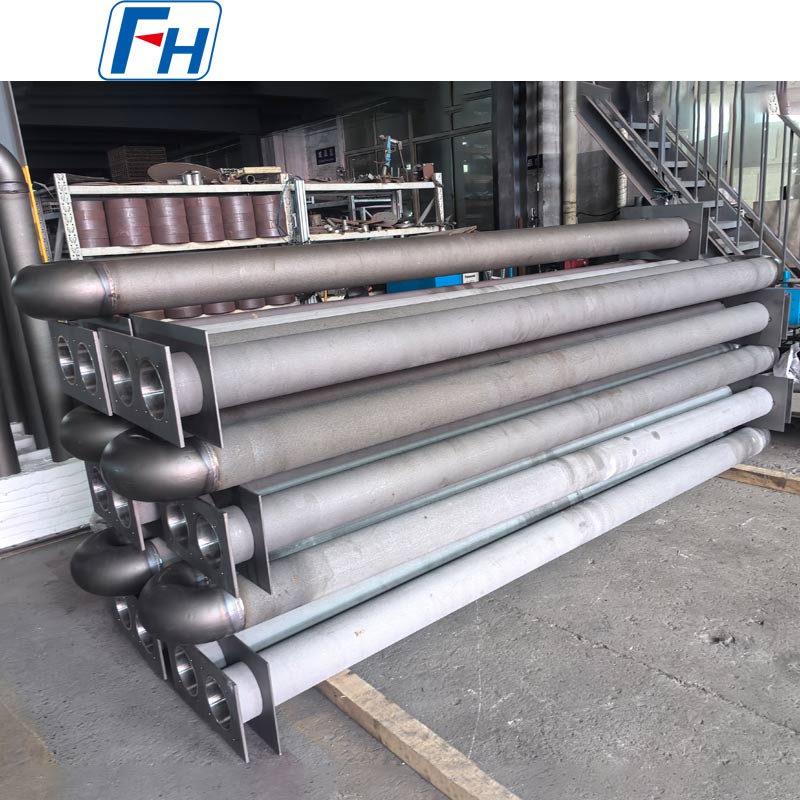

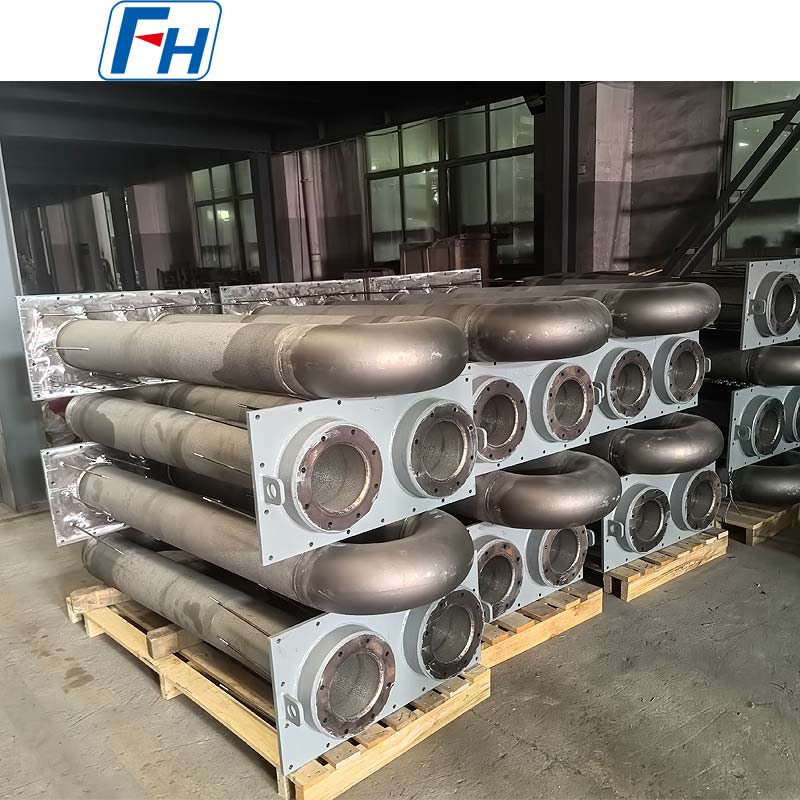

Kompletná montáž izolácie a montáže
Ako je znázornené na tejto konfigurácii produktu, sálavá trubica môže byť dodaná spolu s vysokoteplotnými izolačnými blokmi a kovovou montážnou základnou doskou.
Táto kompletná zostava pomáha zjednodušiť inštaláciu a výmenu.

Prispôsobené komponenty môžu zahŕňať:

• Hrúbka izolačného bloku

• Rozmery izolačného bloku

• Veľkosť základnej dosky

• Hrúbka základnej dosky

• Množstvo montážneho otvoru

• Polohy montážnych otvorov

• Rozstup rúrok

• Nosná konštrukcia


Pre konštruktérov pecí a náhradné projekty môže FH® Alloy poskytnúť kompletnú zostavu namiesto dodania iba samotnej sálavej trubice.

Nepriame vykurovanie pece
Sálavé trubice v tvare U sú široko používané v priemyselných peciach, kde by zdroj vykurovania alebo spaliny mali zostať oddelené od pracovnej komory pece.
Teplo generované vo vnútri rúry sa prenáša cez stenu rúry a vyžaruje smerom k vsádzke pece.

Toto usporiadanie vykurovania môže pomôcť zabezpečiť:

• Riadená atmosféra pece

• Znížený priamy kontakt s plameňom

• Stabilná distribúcia tepla

• Rovnomernejšia teplota pece

• Spoľahlivý nepretržitý vykurovací výkon


Typické aplikácie
HU sálavé trubice v tvare U možno použiť v:

• Pece na tepelné spracovanie

• Žíhacie pece

• Kaliace pece

• Temperovacie pece

• Nauhličovacie pece

• Priebežné pece

• Pece s valčekovou nístejou

• Pece s ochrannou atmosférou

• Linky na spracovanie ocele

• Priemyselné vykurovacie zariadenia


Táto špecifikácia je vhodná najmä pre systémy vyžadujúce veľké priemery, dlhé sálavé trubice v tvare U pre vysokoteplotné nepriame vykurovanie.

Výrobný proces
V závislosti od technického výkresu môže výrobný proces zahŕňať:
Príprava materiálu → Výroba rúr → Výroba U-ohybu / kolena → Montáž → Zváranie → Obrábanie → Výroba montážnej dosky → Montáž izolácie → Kontrola rozmerov → Finálna kontrola

Kľúčové výrobné kontroly zahŕňajú:

• Vonkajší a vnútorný priemer

• Hrúbka steny

• Rovnosť trubice

• Stredová vzdialenosť

• Geometria ohybu

• Kvalita zvárania

• Celkové rozmery

• Zarovnanie montážnej dosky

• Montáž zostavy izolácie


Presná kontrola rozmerov je obzvlášť dôležitá pre sálavú trubicu s dĺžkou 2154,24 mm, pretože zarovnanie inštalácie priamo ovplyvňuje montáž pece a prevádzkový výkon.

Kľúčové výhody produktu
HU tepelne odolná zliatina
Navrhnuté pre náročné prostredia priemyselných pecí.
Veľký Ø152,4 mm Priemer
Poskytuje podstatnú sálavú vykurovaciu plochu.
Dĺžka rúry 2154,24 mm
Vhodné pre veľké inštalácie priemyselných pecí.
Nominálna hrúbka steny 4,8 mm
Vypočítané zo špecifikovaného vonkajšieho priemeru Ø152,4 mm a vnútorného priemeru Ø142,8 mm.
Kompletná dodávka montáže
Dostupné s izolačnými blokmi, základovými doskami a montážnymi komponentmi.
Zákazkové inžinierstvo
Stredovú vzdialenosť, polomer ohybu, montážnu štruktúru a ďalšie rozmery je možné prispôsobiť.
Náhradná výroba
Existujúce zostavy sálavých trubíc je možné reprodukovať podľa výkresov, vzoriek alebo nameraných rozmerov.

Kontrola kvality
V závislosti od požiadaviek projektu môže kontrola zahŕňať:

• Overenie materiálu

• Kontrola chemického zloženia

• Kontrola vonkajšieho priemeru

• Kontrola vnútorného priemeru

• Hrúbka steny measurement

• Kontrola celkovej dĺžky

• Kontrola na stredovú vzdialenosť

• Geometria ohybu inspection

• Kontrola zvaru

• Kontrola montážnej dosky

• Záverečná kontrola montáže


Dodatočné požiadavky na kontrolu je možné dohodnúť pred výrobou.

Prečo si vybrať zliatinu FH®?
FH® Alloy sa špecializuje na zákazkové žiaruvzdorné zliatinové komponenty pre priemyselné pece a zariadenia na tepelné spracovanie.

Náš sortiment žiariviek zahŕňa:

• HU Sálavé trubice v tvare U

• Sálavé trubice Cr25Ni35 v tvare U

• Sálavé trubice typu P

• Sálavé trubice typu I

• Priame sálavé trubice

• Plynové sálavé trubice

• Špeciálne tvarované sálavé trubice

• Vlastné zostavy sálavých trubíc


Vyrábame tiež pecné valce, odstredivé liate rúry, prípravky na tepelné spracovanie, pecné podnosy, pecné koše a ďalšie komponenty pecí na mieru.

Vyžiadajte si cenovú ponuku
Pre presnú cenovú ponuku uveďte:

1. Technický výkres

2. Stupeň materiálu

3. Vonkajší priemer

4. Vnútorný priemer alebo hrúbka steny

5. Celková dĺžka

6. Stredová vzdialenosť

7. Polomer ohybu U

8. Rozmery montážnej dosky

9. Prevádzková teplota

10. Atmosféra pece

11. Požadované množstvo


Pošlite svoj výkres alebo existujúce špecifikácie sálavej trubice do FH® Alloy na technickú kontrolu a cenovú ponuku.

FAQ
Q1: Môžete vyrobiť sálavé trubice v tvare U Ø152,4 × Ø142,8 × 2154,24 mm?
áno. FH® Alloy dokáže vyrobiť túto špecifikáciu HU sálavých trubíc a môže tiež upraviť rozmery podľa návrhu vašej pece.

Q2: Aká je hrúbka steny?
Na základe vonkajšieho priemeru Ø152,4 mm a vnútorného priemeru Ø142,8 mm je menovitá radiálna hrúbka steny 4,8 mm.

Q3: Je možné prispôsobiť stredovú vzdialenosť?
áno. Stredovú vzdialenosť, polomer ohybu, dĺžku rovnej nohy, celkovú výšku a inštalačné rozmery je možné prispôsobiť.

Q4: Môžete dodať izolačné bloky a montážnu základňu?
áno. Sálavá trubica môže byť dodaná ako kompletná zostava s prispôsobenými izolačnými blokmi, montážnymi doskami a súvisiacimi inštalačnými komponentmi.

Q5: Môže byť HU nahradená inou tepelne odolnou zliatinou?
áno. Materiál je možné zvoliť podľa prevádzkovej teploty, atmosféry pece, podmienok tepelných cyklov a očakávanej životnosti.

Q6: Môžete vyrábať náhradné sálavé trubice?
áno. Existujúce sálavé trubice je možné reprodukovať z technických výkresov, vzoriek, fotografií alebo nameraných rozmerov.
