Prehľad produktov
Zliatina FH® vyrába na zákazku sálavé trubice typu W pre priemyselné pece na tepelné spracovanie, určené pre aplikácie s nepriamym ohrevom, kde sa vyžaduje stabilný prenos tepla, odolnosť voči vysokým teplotám a dlhodobá konštrukčná spoľahlivosť.
Táto sálavá trubica v tvare W je vyrobená z HT žiaruvzdornej zliatiny s celkovým rozmerom 1860 × 610 mm. Jeho viacpriechodová konfigurácia W poskytuje veľkú efektívnu sálavú plochu v relatívne kompaktnom priestore pece, vďaka čomu je vhodná pre priemyselné pece vyžadujúce efektívne a rovnomerné vykurovanie.
Každá sálavá trubica môže byť vyrobená podľa rozmerov pece zákazníka, usporiadania horákov, konštrukcie príruby, priemeru trubice a prevádzkových podmienok.

Špecifikácie produktu

Vlastné veľkosti, materiály, priemery rúr a prírubové konštrukcie sú k dispozícii podľa výkresov alebo prevádzkových podmienok pece.

Čo je to sálavá trubica typu W?
Sálavá rúra typu W je nepriamy vykurovací komponent pece pozostávajúci z niekoľkých priamych rúrových častí spojených spätnými kolenami, aby vytvorili cestu plynu v tvare písmena W.
Počas prevádzky pece prúdia horúce spaliny vnútorným priechodom sálavej trubice. Teplo sa prenáša cez stenu rúrky zo žiaruvzdornej zliatiny a vyžaruje sa do komory pece bez toho, aby sa spaliny dostali do priameho kontaktu s obrobkami.
Tento dizajn sa bežne používa, keď atmosféra pece alebo povrch produktu musia zostať izolované od produktov spaľovania.
V porovnaní s jednoduchšími priamymi konštrukciami alebo konštrukciami typu U môže konfigurácia W poskytnúť väčší sálavý povrch v dostupnej komore pece.

Kľúčové vlastnosti našej sálavej trubice typu HT W
HT tepelne odolná zliatinová konštrukcia
Rúrka je vyrobená z vysokoteplotnej žiaruvzdornej zliatiny, vybranej pre náročné prostredie vysokoteplotných pecí.
Materiál poskytuje dobrú odolnosť voči:

• Vysokoteplotná oxidácia

• Opakované cykly ohrevu a chladenia

• Tepelná deformácia

• Atmosféra pece útok

• Dlhodobý servis pri zvýšenej teplote


Výber materiálu je možné upraviť aj podľa teploty pece, atmosféry a očakávanej životnosti.

Veľká sálavá vykurovacia plocha
Konfigurácia v tvare W vytvára viacero vykurovacích sekcií v rámci jednej zostavy sálavej trubice.
To pomáha zväčšiť dostupný sálavý povrch a umožňuje konštruktérom pecí efektívne využívať vykurovaciu komoru.
Tu zobrazená konfigurácia 1860 × 610 mm sa vyrába pre špecifickú inštaláciu pece zákazníka.

Navrhnuté na mieru pre inštaláciu pece
Sálavé trubice nie sú štandardným tovarom.
Rozmery sa zvyčajne musia zhodovať s existujúcimi:

• Komora pece

• Horák

• Rekuperátor

• Montážna príruba

• Stena pece

• Podpery rúr

• Požiadavky na prietok plynu


FH® Alloy môže vyrábať W žiarivky podľa existujúceho 2D výkresu, 3D modelu alebo fyzickej vzorky.
Ak zákazník nemá k dispozícii kompletný výkres, je možné poskytnúť prevádzkové informácie aj na technické vyhodnotenie.

Konštrukcia pece pre veľké zaťaženie

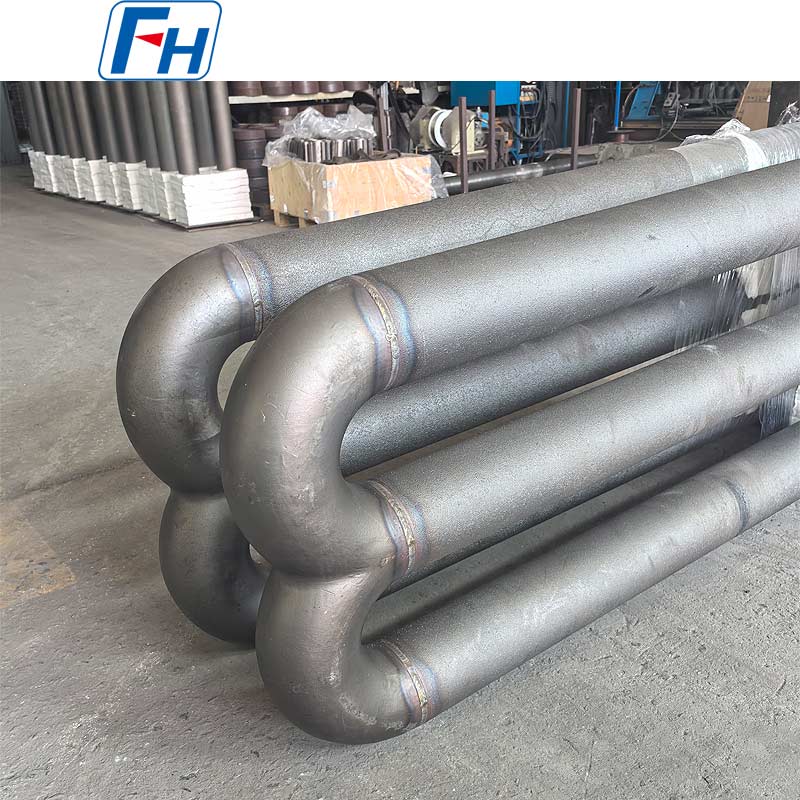

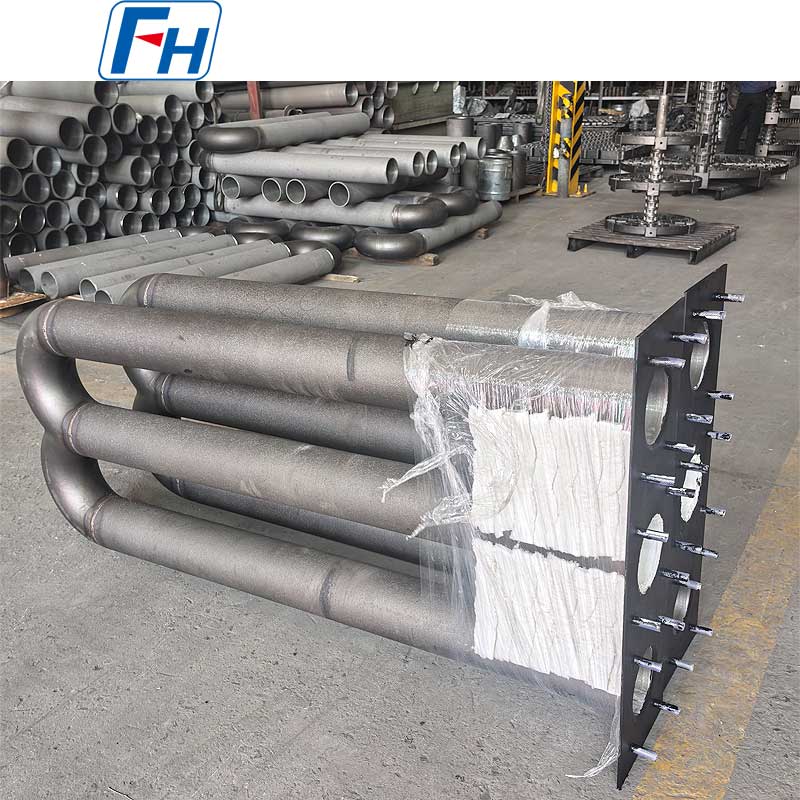

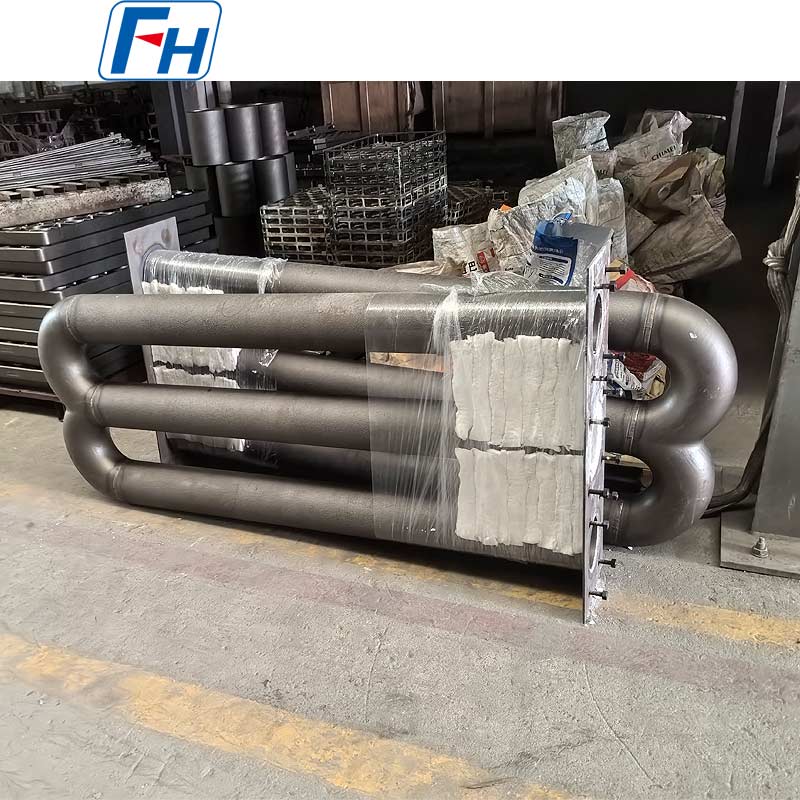

Sálacia trubica W zobrazená na obrázku produktu využíva robustnú viacdielnu konštrukciu s integrovanou montážnou prírubou.
Kritické oblasti, ako sú rúrkové spoje, spätné ohyby a prírubové rozhrania, sa vyrábajú s dôrazom na rozmerovú presnosť, pretože tieto oblasti sú obzvlášť dôležité pre spoľahlivú prevádzku pri opakovaných tepelných cykloch.

Typické aplikácie
Sálavé trubice typu FH® Alloy W možno použiť v širokej škále priemyselných vykurovacích systémov, vrátane:

• Pece na tepelné spracovanie

• Priebežné pece

• Žíhacie pece

• Nauhličovacie pece

• Kaliace pece

• Pece s valčekovou nístejou

• Priemyselné vykurovacie pece

• Pece s ochrannou atmosférou

• Pece na spracovanie kovov


Sú vhodné najmä pre aplikácie, kde sa vyžaduje nepriamy ohrev a riadená atmosféra pece.

Prečo sa zliatina HT používa pre sálavé trubice pre pece
Sálavé trubice sú nepretržite vystavené náročným prevádzkovým podmienkam.
Počas prevádzky môže rúrka zaznamenať vysoké vnútorné teploty plynu, vonkajšie teploty pece, oxidáciu a opakovanú tepelnú expanziu a kontrakciu.
Materiál sálavej trubice preto musí poskytovať väčšiu mechanickú pevnosť ako pri izbovej teplote.
Tepelne odolná zliatina HT je navrhnutá pre aplikácie pri zvýšených teplotách a môže poskytnúť kombináciu odolnosti proti oxidácii a štrukturálnej stability pri vysokej teplote, ktorá je potrebná pre komponenty priemyselných pecí.
Vždy by sa však mal zvoliť správny materiál podľa skutočných prevádzkových podmienok.
FH® Alloy môže vyrábať sálavé trubice v rôznych stupňoch tepelne odolných zliatin v závislosti od:
Prevádzková teplota · Atmosféra pece · Typ horáka · Rozmery rúr · Vykurovací cyklus · Predpokladaná životnosť

Zákazková výroba žiariviek typu W
FH® Alloy sa zameriava skôr na komponenty pecí na mieru než len na produkty štandardnej veľkosti.
Pre sálavé trubice typu W môžeme prispôsobiť:
Konfigurácia trubice
Dostupné sú typ W, typ U, typ I, typ M, typ P, rovný typ a špeciálne ohýbané sálavé trubice.
Rozmery
Nasledujúce parametre môžu byť vyrobené podľa vášho výkresu:

• Celková dĺžka

• Celková šírka

• Vonkajší priemer rúry

• Hrúbka steny rúry

• Stredová vzdialenosť

• Polomer ohybu

• Rozmery príruby

• Polohy montážnych otvorov


Materiál
Podľa prevádzkových podmienok a požiadaviek zákazníka je možné dodať rôzne druhy žiaruvzdorných zliatin.
Príruba a montážna konštrukcia

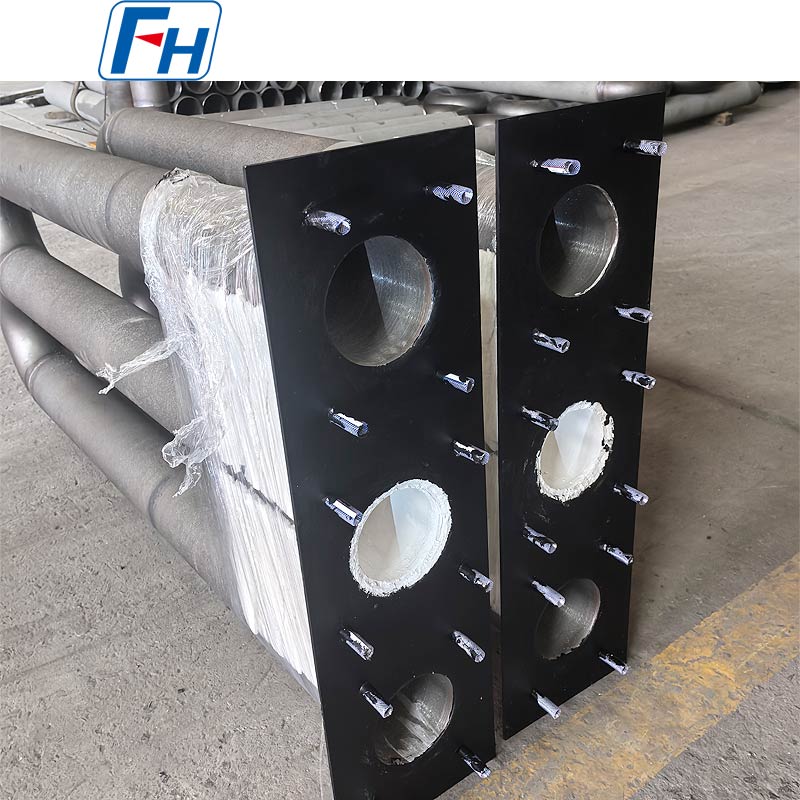

Príruby, montážne dosky a spojovacie konštrukcie môžu byť vyrobené tak, aby zodpovedali existujúcej inštalácii pece.

Výroba sálavých trubíc a kontrola kvality
Aby sa zlepšila rozmerová konzistentnosť a prevádzková spoľahlivosť, FH® Alloy riadi dôležité výrobné fázy každej zákazkovej sálavej trubice.
Typické výrobné a kontrolné postupy zahŕňajú:
Materiál preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
V závislosti od prevedenia a špecifikácie zákazníka je možné poskytnúť aj dodatočnú dokumentáciu o kontrole materiálu alebo kvality.

Informácie potrebné pre cenovú ponuku
Pre rýchlejšiu cenovú ponuku nám pošlite:

1. Výkres sálavej trubice

2. Vonkajší priemer rúry and wall thickness

3. Celkové rozmery

4. Materiál specification

5. Prevádzková teplota

6. Atmosféra pece

7. Horák type

8. Požadované množstvo


V prípade nedostupnosti kompletného výkresu nám môžete zaslať fotografie existujúcej sálacej trubice spolu s hlavnými rozmermi a prevádzkovými podmienkami pece.
Náš inžiniersky tím môže vyhodnotiť informácie pred výrobou.

Prečo si vybrať zliatinu FH®?
FH® Alloy sa špecializuje na výrobu tepelne odolných zliatinových komponentov pecí pre priemyselné aplikácie tepelného spracovania.
Náš sortiment zahŕňa:

• Sálavé trubice

• Pecové valčeky

• Zariadenia na tepelné spracovanie

• Podnosy na tepelné spracovanie

• Koše na tepelnú úpravu

• Mriežky pece

• Odstredivé liate rúrky

• Tepelne odolné zliatinové odliatky

• Príslušenstvo pece na mieru


Podporujeme prispôsobenie na základe výkresov a aplikácií pre projekty výmeny a projekty nových pecí.

Zákazkové sálavé trubice typu W zo zliatiny FH®
Hľadáte výrobcu sálavých trubíc typu W pre vašu pec na tepelné spracovanie?
FH® Alloy poskytuje vlastné žiaruvzdorné zliatinové sálavé trubice na základe vašich výkresov a skutočných prevádzkových podmienok pece.
Zašlite nám svoj výkres, rozmery, špecifikáciu materiálu a pracovnú teplotu na technické posúdenie a cenovú ponuku.

FAQ
Q1: Môžete vyrobiť sálavé trubice typu W s rozmermi 1860 × 610 mm?
áno. FH® Alloy dokáže vyrobiť túto špecifikáciu sálavej trubice typu HT W a môže tiež prispôsobiť rozmery podľa návrhu vašej pece.

Q2: Aká je výhoda žiarivej trubice typu W?
Štruktúra v tvare W vytvára dlhšiu dráhu ohrevu s viacerými prechodmi a väčší sálavý povrch v rámci relatívne kompaktnej oblasti inštalácie pece.

Q3: Je možné prispôsobiť priemer rúrky a hrúbku steny?
áno. Priemer rúrky, hrúbka steny, stredová vzdialenosť, polomer ohybu, celkové rozmery a spojovacie štruktúry môžu byť prispôsobené.

Q4: Môžete dodať montážnu dosku a izolačné bloky spolu?
áno. Sálavá trubica môže byť dodaná ako kompletná zostava s montážnymi doskami, izolačnými blokmi, kolíkmi a súvisiacimi inštalačnými komponentmi.

Q5: Môže byť materiál HT nahradený inou zliatinou?
áno. Materiál je možné zvoliť podľa prevádzkovej teploty, atmosféry pece, podmienok horáka a očakávanej životnosti.

Q6: Môžete reprodukovať existujúcu žiarivú trubicu typu W?
áno. Náhradné trubice môžu byť vyrobené podľa originálnych výkresov, vzoriek, fotografií alebo nameraných rozmerov.
