0086-13338774804
Obežné kolesá zo zliatiny stelitu na báze kobaltu sú komponenty obežného kolesa vyrobené pomocou zliatin na báze kobaltu stelitu. Majú vynikajúcu odolnosť voči vysokým teplotám, opotrebeniu a korózii a sú široko používané v extrémnych prevádzkových podmienkach, ako je letecký, energetický, chemický a ropný a plynárenský priemysel.
Vlastnosti materiálu:
Stelitové zliatiny na báze kobaltu používajú kobalt ako matricu s pridaním prvkov, ako je chróm, volfrám a uhlík. Výsledná tvrdá karbidová fáza mu umožňuje udržiavať vysokú pevnosť a štrukturálnu stabilitu vo vysokoteplotnom (nad 1000 ℃), vysokotlakovom a korozívnom prostredí a zároveň vykazuje vynikajúcu odolnosť voči abrazívnemu opotrebeniu, erózii a adhéznemu opotrebeniu.
Aplikácie:
Letectvo a kozmonautika: Používa sa v zostavách obežného kolesa pre prúdové motory a turbodúchadlá, ktoré zaisťujú spoľahlivú prevádzku vo vysokorýchlostných a vysokoteplotných prostrediach a zaručujú výstupný výkon.
Energetický priemysel:
Používa sa ako kľúčový komponent obežného kolesa v plynových turbínach a parných turbínach na dosiahnutie efektívnej premeny energie; používa sa aj v obežných kolesách čerpadiel v zariadeniach na ťažbu ropy, aby odolali opotrebovaniu a korózii v drsnom prostredí s výkopom.
Chemické a námorné inžinierstvo:
Obežné kolesá vhodné pre chemické reaktory a zariadenia na odsoľovanie morskej vody, schopné odolávať korózii z kyslých a alkalických médií a morskej vody, zabezpečujúce dlhodobú stabilnú prevádzku.
Výrobný proces:
Typicky využíva presné odlievanie (ako je odlievanie strateným voskom), práškovú metalurgiu alebo aditívnu výrobu (3D tlač), aby sa zabezpečila presnosť a konzistentnosť výkonu zložitých štruktúr obežného kolesa. Niektoré obežné kolesá tiež prechádzajú povrchovým leštením a laserovým pokrytím, aby sa ďalej zvýšila odolnosť proti opotrebovaniu a tesniaci výkon.
Tabuľka tried materiálov:
| Stellite 1 Alloy | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Iné | Tvrdosť | Hustota | Rozsah topenia | ||
| Bal. | 28:00-32:00 | 11:00-13:00 | 2.00-3.00 | Ni, Fe, Si, Mn, Mo | 50-58 HRC 550-720 HV | 8,69 g/cm3 0,314 lb/in3 | 1248-1290 °C 2278-2355ºF | ||
| Zliatina Stellite 3 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Iné | Tvrdosť | Hustota | Rozsah topenia | ||
| Bal. | 30.50 | 12.50 | 2.30 | Ni, Fe, Si | 48-63 HRC | 8,69 g/cm3 0,314 lb/in3 | 1250-1290 °C 2280-2355 °F | ||
| Zliatina Stellite 4 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Iné | Tvrdosť | Hustota | Rozsah topenia | ||
| Bal. | 30.00 | 14.00 | 1.00 | Ni, Fe, Si, Mn | 45-49 HRC | 8,61 g/cm³ 0,311 lb/in³ | 1340 - 1395 °C 2245–2545ºF | ||
| Zliatina Stellite 6 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Iné | Tvrdosť | Hustota | Rozsah topenia | ||
| Bal. | 27:00-32:00 | 3:00-6:00 | 0,90-1,40 | Ni, Fe, Si, Mn, Mo | 36-45 HRC 380-490 HV | 8,44 g/cm³ 0,305 lb/in³ | 1250-1360ºC 2282-2480ºF | ||
| Zliatina Stellite 12 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Iné | Tvrdosť | Hustota | Rozsah topenia | ||
| Bal. | 27:00-32:00 | 7,50-9,50 | 1,40-2,00 | Ni, Fe, Si, Mn | 45-51 HRC 435-590 HV | 8,53 g/cm³ 0,308 lb/in³ | 1225-1280 °C 2240-2335ºF | ||
| Zliatina Stellite 13 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Ni | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 28.00 | 20.00 | 0.90 | 5.00 | V, Fe, Si, Mn | 45 – 50 HRC | 9,02 g/cm³ 0,326 lb/in³ | 1230-1300ºC 2246-2372ºF | |
| Zliatina Stellite 19 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Si | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 31.00 | 10.50 | 1.90 | 1.00 | Ni, Fe | 51-53 HRC | 8,36 g/cm3 0,302 lb/in3 | 1239-1299 °C 2263-2370 °F | |
| Zliatina Stellite 20 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Si | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 32.50 | 17.50 | 2.50 | <2,00 | Mo, Fe, Si | 53-62 HRC | 8,77 g/cm3 0,317 lb/in3 | 1263-1301 °C 2305-2374 °F | |
| Zliatina Stellite 21 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | Mo | C | Si | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 26:00-29:00 | 4,50-6,00 | <0,35 | <3,00 | Fe, Si, Mn | 27-40 HRC 290-430 HV | 8,33 g/cm³ 0,301 lb/in³ | 1295-1435 °C 2360-2615ºF | |
| Zliatina Stellite 25 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Iné | Tvrdosť | Hustota | Rozsah topenia | ||
| Bal. | 20.00 | 15.00 | 0.10 | Ni, Fe, Si, Mo, Mn | 20-45 HRC | 8,31 g/cm3 0,300 lb/in3 | 1329-1410 °C 2425-2573 °F | ||
| Zliatina Stellite 31 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Ni | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 26.00 | 7.50 | 0.50 | 10.50 | Mo, Fe, Si | 25-35 HRC | 8,61 g/cm3 0,311 lb/in3 | 1340-1395 °C 2245-2545 °F | |
| Zliatina Stellite 190 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Fe | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 27.00 | 14.00 | 3.30 | <3,00 | Ni, Si, Mo, Mn | 52-60 HRC 570-760 HV | 8,66 g/cm³ 0,313 lb/in³ | 1200-1335ºC 2192-2435ºF | |
| Zliatina Stellite 250 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | Si | C | Fe | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 28.00 | 1.00 | 0.10 | 20.00 | Mn | 18-29 HRC | 8,05 g/cm3 0,291 lb/in3 | 1380-1395 °C 2515-2540 °F | |
| Zliatina Stellite 694 | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Ni | Iné | Tvrdosť | Hustota | Rozsah topenia | |
| Bal. | 28.50 | 19.50 | 0.90 | 5.00 | V, Fe, Si, Mn | 44-50 HRC | 9,02 g/cm3 0,326 lb/in3 | 1237-1296 °C 2259-2365 °F | |
| Stellite Star J Alloy | |||||||||
| Nominálne zloženie (hmot. %) a fyzikálne vlastnosti | |||||||||
| Co | Cr | W | C | Ni | Fe | Iné | Tvrdosť | Hustota | Rozsah topenia |
| Bal. | 32.50 | 17.50 | 2.50 | 2.00 | 2.00 | Mn, Si | 50-63 HRC | 8,76 g/cm3 0,316 lb/in3 | 1215 až 1299 °C 2220-2370 °F |

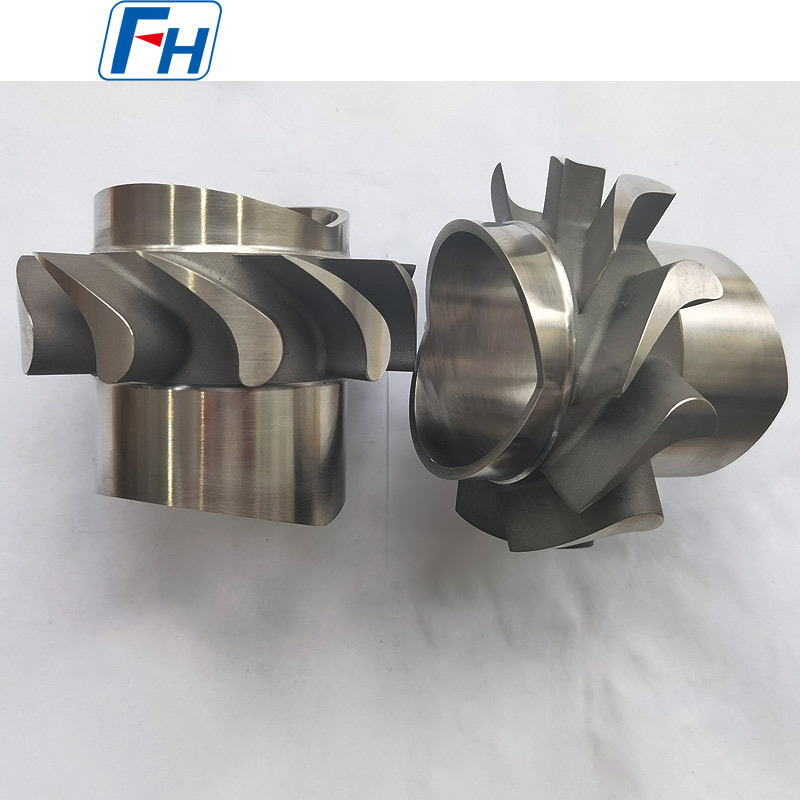

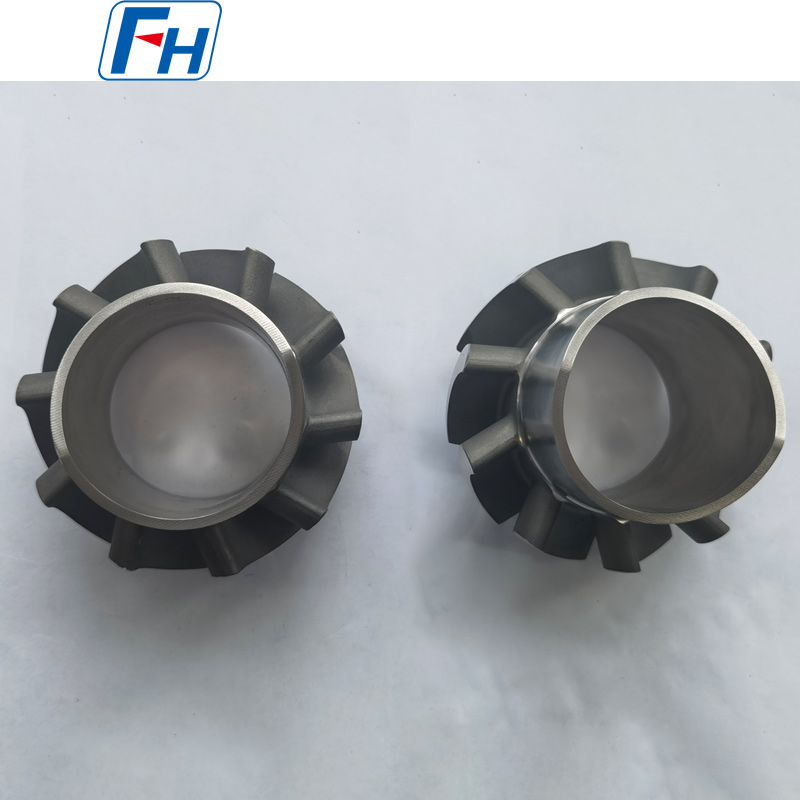

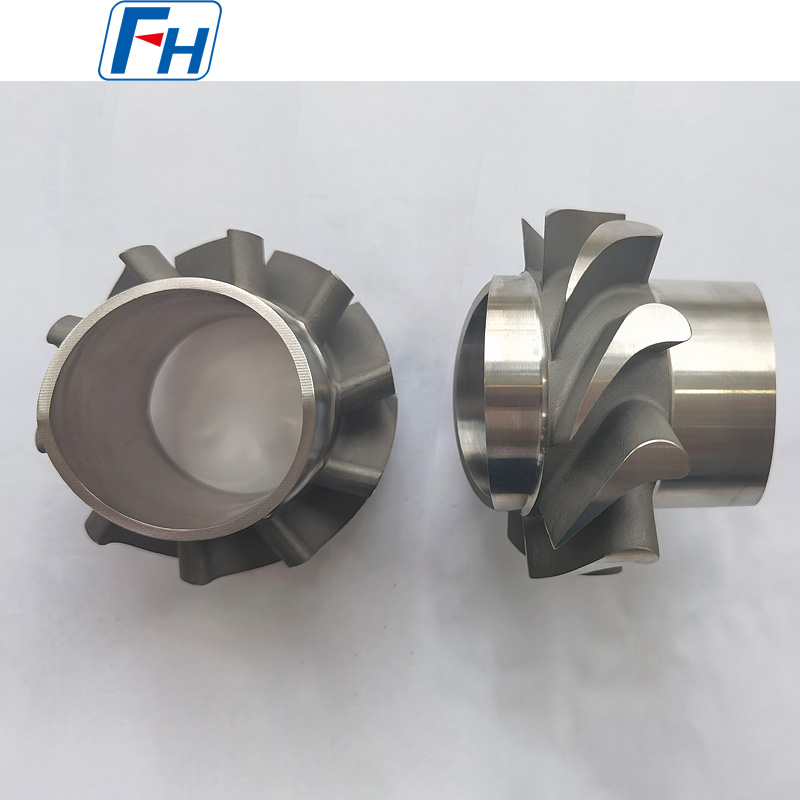

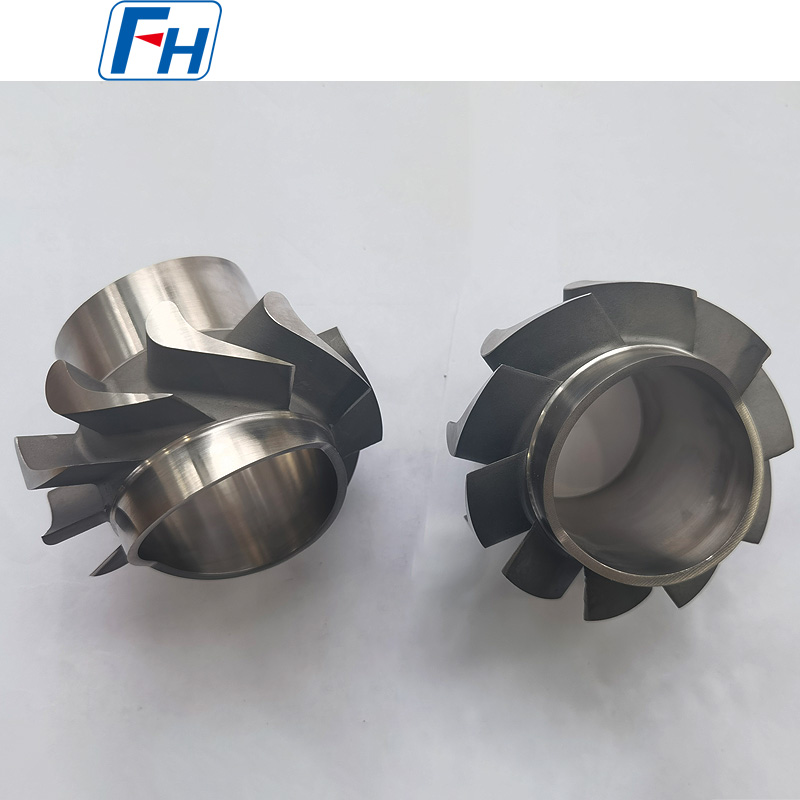

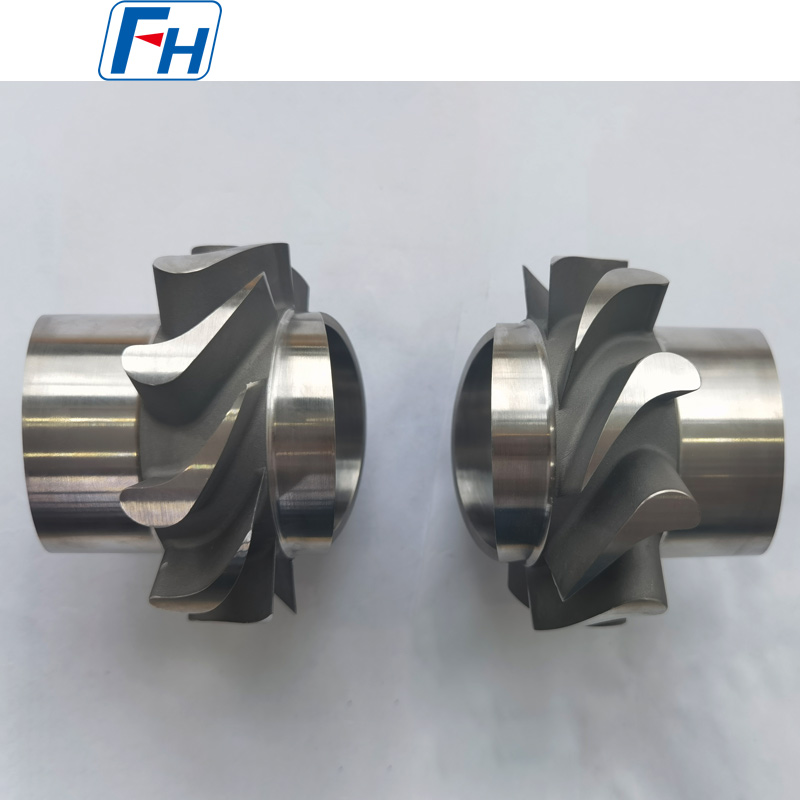

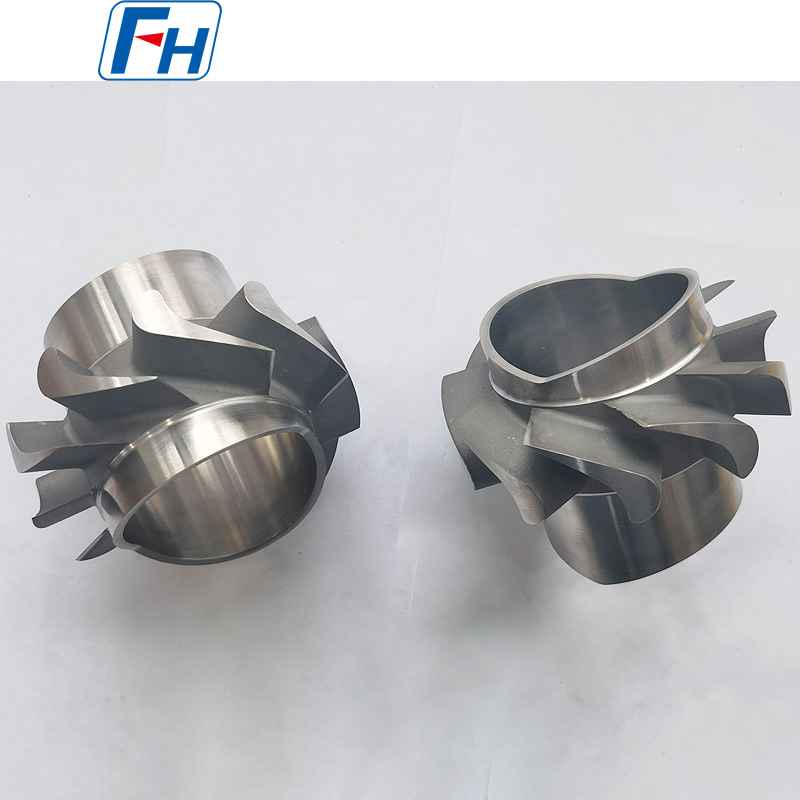

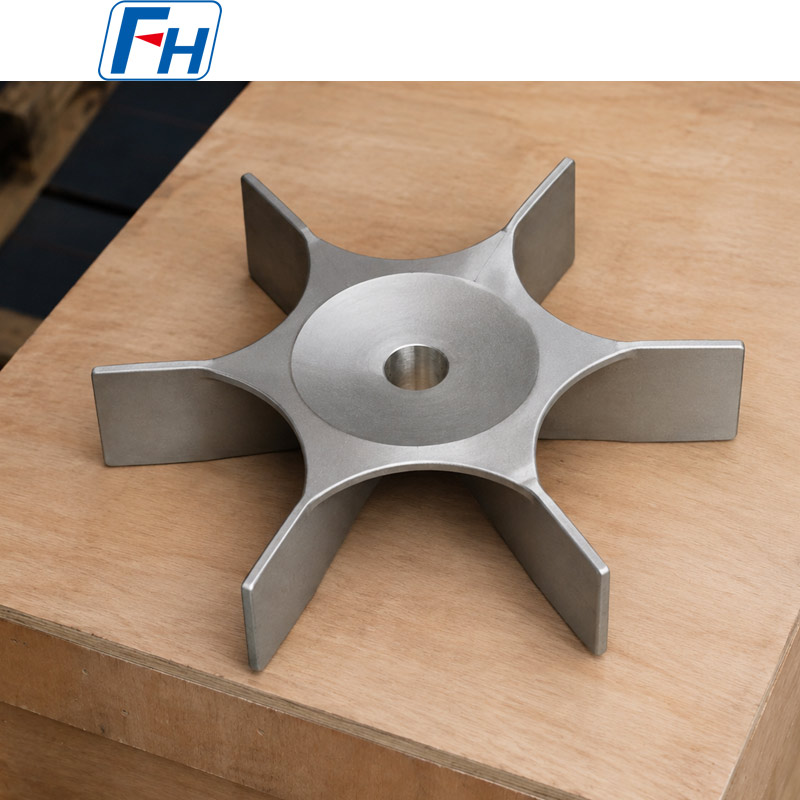

Skutočné fotografie obežných kolies zo stelitovej zliatiny:
FAQ:
Otázka: Ako podať dopyt?
Odpoveď: Krok 1, uveďte nejaké podrobnosti o vašej peci, prevádzkovej teplote, spôsobe chladenia, zaťažovacej hmotnosti vašej pece atď.
Krok 2, je lepšie poskytnúť 3D výkresy;
Krok 3, keď máme dostatok podrobností, môžeme navrhnúť výkresy produktov a podľa toho citovať;
Otázka: Kedy môžem získať cenu?
Odpoveď: Zvyčajne citujeme do 24 hodín po tom, čo dostaneme vašu požiadavku (okrem víkendov a sviatkov). Ak ste veľmi súrne získať cenu, pošlite nám e-mail alebo nás kontaktujte iným spôsobom, aby sme vám mohli ponúknuť cenovú ponuku.
Otázka: Kedy bude doručenie? /Aká je dodacia lehota?
Odpoveď: -Vzorová objednávka: 35 dní po prijatí celej platby.
-Skladová objednávka: 10 dní po prijatí celej platby
-OEM objednávka: 30 dní po prijatí zálohy.
Otázka: Aký je váš popredajný servis?
A: 1-ročná záruka na všetky druhy výrobkov;
Ak prvýkrát nájdete nejaké chybné príslušenstvo, dáme vám nové diely bezplatne na výmenu v ďalšej objednávke, ako skúsený výrobca si môžete byť istí kvalitou a popredajným servisom.
Otázka: Aké sú vaše platobné podmienky?
A: T/T
Platba<=10 000 USD, 100 % vopred. Platba> 10000 USD, 50% T / T vopred, zostatok pred odoslaním.
Otázka: Aký je spôsob dopravy?
Odpoveď: Prepravované spoločnosťami DHL, UPS, EMS, Fedex, letecká preprava, námorná preprava alebo vlaková preprava.
Tel: 0510-83310100
E-mail:
Add: Izba 1105, budova 6, Jiaye Wealth Center, Wuxi, Jiangsu, P.R. Čína PC: 214000.
